在精密制造体系中，滚丝轮作为螺纹加工的 “核心模具”，其齿形精度、螺距一致性直接决定了下游产品的装配精度与使用安全。小到电子设备中的微型螺丝，大到工程机械中的重载螺栓，滚丝轮的微小误差都可能引发产品性能失效，甚至造成安全隐患。然而，传统测量工具在面对不同尺寸、不同安装场景的滚丝轮时，常因空间限制、操作繁琐等问题陷入困境，难以兼顾测量精度与效率。​

此时，立式图像尺寸测量仪凭借其立式结构的独特优势、高清图像采集能力与智能化分析系统，成为滚丝轮测量领域的 “灵活解决方案”，为不同场景下的滚丝轮质量管控提供全新思路。​

空间适配：突破滚丝轮测量场景限制​

滚丝轮的应用场景极为多样 —— 既有车间生产线中批量摆放的标准规格滚丝轮，也有实验室里待研发测试的异形滚丝轮，甚至有安装在加工设备上不便拆卸的大型滚丝轮。传统卧式测量仪受限于水平布局，在测量大型滚丝轮或原位检测时往往空间不足，而立式图像尺寸测量仪的立式结构设计，从根本上解决了这一难题。​

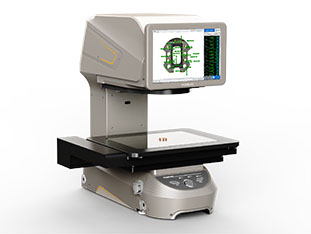

仪器采用立式工作台 + 顶部光学系统布局，工作台垂直承载滚丝轮，上方的高分辨率光学镜头可自上而下精准捕捉工件细节，无需额外占用水平空间，即使在狭窄的车间角落或设备旁，也能轻松完成测量操作。针对安装在加工设备上的滚丝轮，部分立式机型支持可移动测量臂设计，可灵活调整测量位置，实现 “原位检测”，避免因拆卸滚丝轮造成的精度损失与时间消耗。

高清成像：精准捕捉滚丝轮细微特征​

滚丝轮的齿形轮廓、螺距偏差等关键参数，往往需要微米级的测量精度才能满足生产要求。立式图像尺寸测量仪通过 “高清光学成像 + 智能算法” 的组合，将滚丝轮的细微特征精准呈现，实现参数的快速、准确测量。​

仪器搭载2000万像素工业 CCD 相机与2000 万双侧远心镜头，可清晰捕捉滚丝轮齿顶、齿根的轮廓细节，甚至能识别齿面的微小磨损痕迹；配合多重光源，可有效消除工件表面反光干扰，确保成像均匀清晰，为后续测量分析提供高质量图像基础。专业测量软件可自动识别齿形半角、螺距误差、齿距累积误差等 20 余项关键参数，测量精度可达 0.0005mm，且重复性误差≤0.001mm，数据准确性远超人工测量。同时，软件支持 “图像对比分析” 功能，可将实测滚丝轮图像与标准图纸轮廓叠加对比，直观展示偏差位置，帮助操作人员快速定位问题。​

智能高效：简化滚丝轮测量操作流程​

在批量生产场景中，滚丝轮的测量效率直接影响生产线的周转速度。传统测量方式需人工反复调整工件、手动记录数据，不仅效率低下，还易因人为操作引入误差。立式图像尺寸测量仪通过全流程智能化设计，大幅简化操作步骤，将测量效率提升 4-6 倍。

仪器配备电动调节工作台，支持 X、Y 轴自动定位，操作人员只需将滚丝轮放置在工作台上，仪器即可通过 “自动寻边” 功能快速确定测量区域；测量过程中，软件自动完成图像采集、参数计算，无需人工干预，避免人为误差；测量完成后，系统可自动生成包含测量数据、偏差分析、图像标注的标准化报告，支持 PDF、Word 格式导出，还可直接对接企业 MES 系统，实现测量数据的实时上传与质量追溯。此外，仪器支持 “程序保存” 功能，针对同规格滚丝轮，操作人员只需一次设置测量程序，后续测量即可一键启动，大幅减少重复操作时间，尤其适合批量检测场景。​

稳定耐用：适配复杂工业环境​

滚丝轮测量常处于车间生产环境中，温湿度波动、机械振动、粉尘干扰等因素，都可能影响测量设备的稳定性与使用寿命。立式图像尺寸测量仪通过严苛的结构设计与防护处理，确保在复杂环境下仍能稳定运行。​

仪器机身采用高强度铝合金一体成型，兼具轻量化与高刚性，可有效抵御外界振动干扰；光学系统采用全密封防尘设计，避免粉尘进入影响成像质量；工作台表面覆盖耐磨陶瓷涂层，减少长期使用造成的磨损，延长设备使用寿命。
