光谱共焦传感器在工业生产中的具体应用场景有哪些？

2025/09/05

作者:adminBOSS

光谱共焦传感器凭借非接触式测量、纳米级高精度、抗表面反射干扰及多材质适配能力，成为工业精密测量与质量控制的核心设备，广泛覆盖以下关键场景：

一、尺寸与几何量精密检测

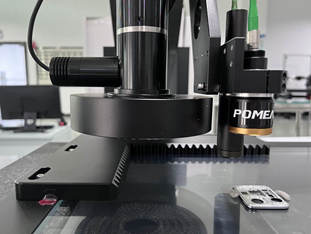

传统接触式测量难以应对微小、复杂零部件的公差要求，光谱共焦可精准攻克这一痛点。在电子半导体领域，它能测量 0.1-0.5mm 的电路板引脚间距、半导体晶圆缺口宽度，以及 0.5-5mm 的微型电机轴径；汽车制造中，可检测发动机活塞裙部≤5μm 的圆柱度、精密导轨每米≤3μm 的平面度；消费电子与航空航天领域，还能测手机中框与屏幕≤0.05mm 的装配间隙、金属零件 0.01-0.1mm 的台阶高度，以及精密轴承 2-20mm 内孔 ±2μm 的公差。

二、透明与多层结构测量

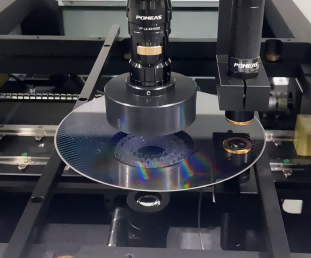

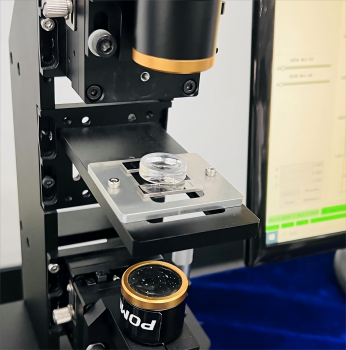

针对透明材质多界面反射干扰的难题，光谱共焦通过波长解析精准定位界面。测量透明材料时，可测 0.5-1.2mm 的手机盖板玻璃、0.3-0.7mm 的 LCD 玻璃基板，甚至 0.1-0.3mm 的药用玻璃管壁厚，同时检测内部气泡与杂质，适配曲面件。面对多层结构，能分层测量半导体晶圆 50-500nm 的氧化层、汽车车漆 50-150μm 的多层涂层（电泳层 + 中涂层 + 清漆层），以及 10-50μm 的 PET 柔性薄膜，精度达纳米级。

三、表面质量与微观缺陷监控

它可实现宏观轮廓与微观缺陷一体化检测：宏观上，测量光学镜片 ±0.001mm 精度的曲率半径、汽车车灯面罩曲面、手机外壳模具型腔曲面，确保零件装配适配与功能达标；微观上，能识别半导体晶圆≥5nm 深度的划痕、金属零件≥1μm 的凹陷、光学玻璃≥20μm 的麻点，量化缺陷的深度与宽度，满足高端产品质量分级需求，弥补传统视觉检测漏检微小缺陷的不足。

四、动态生产线实时监控

在高速连续生产中，它配合运动平台实现动态测量。连续板材领域，对 1-5m/s 生产线的锂电极片（50-200μm，±1μm 精度）、冷轧钢板（0.1-2mm）实时测厚，数据同步传输至控制系统，偏差超限时自动报警调参；自动化装配中，为半导体芯片键合提供 ±0.5μm 的高度定位，辅助汽车零部件≤0.02mm 的间隙对位，替代易磨损的机械定位，提升装配精度与稳定性。
