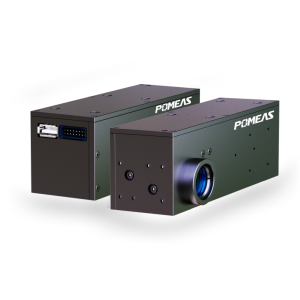

在半导体制造、精密激光加工、动力电池生产等高精度工业领域，传统检测技术正面临多重挑战：微米级缺陷检测的精度瓶颈、动态场景下的对焦延迟、复杂材料表面的成像失真，以及多设备协同的效率损耗。普密斯LFS系列激光图像自动对焦追踪系统通过融合线型激光、图像处理与智能追踪技术，以μm级精度、毫秒级响应、全场景适配的核心优势，重新定义了工业检测的技术标准。

一、激光图像自动对焦追踪系统技术优势

1. 多模态对焦，精度与速度的双重突破

LFS系列独创的混合自动对焦模式，通过实时分析目标表面特征，智能切换激光对焦与图像对焦：

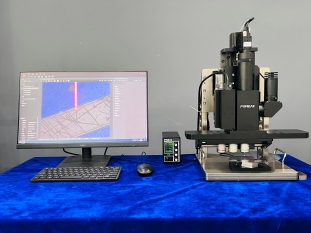

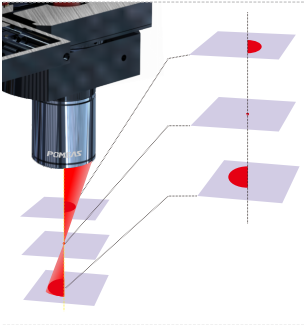

• 激光对焦模式：利用共轴激光发射与接收装置，通过光斑形态反推离焦距离，实现6.5kHz级对焦速度，适用于晶圆划片、动力电池极耳焊接等动态场景。

• 图像对焦模式：基于DSP高速图像处理算法，通过对比度分析与相位检测，实现亚微米级精度，满足半导体晶圆涂膜均匀度检测、航空航天钛合金切割垂直度控制等需求。切割钛合金薄片时，系统可动态调整切割头位置，将垂直度误差控制在0.005mm以内。

• 混合模式：结合激光的速度优势与图像的精度优势，通过智能算法消除激光坏点干扰，在保持高速响应的同时，将对焦误差降低至传统系统的1/3。

2. 全场景适配，破解复杂材料检测难题

LFS系列通过优化光学设计与算法模型，突破了传统检测技术对材料表面的限制：

• 高对比度图案表面：利用激光光斑的反相特性，精准识别晶圆表面线路与基底的微小高度差，避免因反光或纹理干扰导致的误判。

• 高倍率透镜最小结构：适配2X-100X APO物镜，可清晰成像芯片封装凸点、微型元器件等微米级结构。在12寸Mini LED晶圆检测中，系统通过实时连续对焦与线阵相机拼接，实现百万级单元的快速外观检测。

• 多层折射率材料：针对夹层玻璃、分层复合材料等场景，系统通过多波长激光共焦测量，穿透表面反射干扰，直接获取底层结构数据。在光伏电池片检测中，可精准识别硅层与镀膜层的界面缺陷。

3. 闭环控制，打造稳定检测生态

LFS系列构建了Z轴闭环控制系统，集成激光传感器、运动执行机构与软件算法：

• 硬件层：采用压电陶瓷驱动的物镜对焦模块，响应时间低于1ms，重复定位精度达±0.1μm。

• 软件层：支持JavaScript框架的WebApp风格界面，可定制化集成至现有AOI系统，同时提供RS-232通讯接口与多路电机控制功能。

• 诊断层：内置传感器参数监测与电机限位保护，实时反馈对焦状态，降低设备故障率。

二、激光图像自动对焦追踪系统行业应用

1. 半导体制造

在晶圆制造环节，LFS系列可实时监测涂膜厚度、刻蚀深度与杂质分布：

• 涂膜检测：通过μm级精度识别涂层不均匀区域，避免氧化层缺陷导致的晶圆报废。

• 显影刻蚀监控：动态调整对焦参数，确保刻蚀宽度误差小于0.5μm，提升晶体管集成度。

• 芯片封装检测：精准测量凸点高度与共面性，将信号传输故障率降低至0.1%以下。

2. 精密激光加工

在激光焊接与切割领域，LFS系列可补偿工件热变形与装夹误差：

• 动力电池极耳焊接：实时追踪极片堆叠位移，将焊接偏移量控制在2μm以内。

• 航空航天钛合金切割：持续监测材料表面高度变化，避免切口倾斜导致的结构强度下降。

3. 显示面板制造

针对柔性OLED、Mini LED等新型显示技术，LFS系列可解决景深不足导致的成像失真：

• TFT面板偏光膜检测：搭配同轴偏光系统，实现微米级缺陷识别。

• 12寸晶圆盘外观检测：通过实时连续对焦与图像拼接，将检测效率提升3倍。
