测量丝径方案：闪测仪与在线测径仪的对比分析

2025/10/24

作者:adminBOSS

在金属丝材（如钢丝、铜丝、碳纤维等）的生产质量控制中，精准测量直径是确保产品一致性和工艺稳定性的关键环节。目前主流的技术方案包括闪测仪和在线测径仪，二者各有优劣，适用于不同的应用场景。

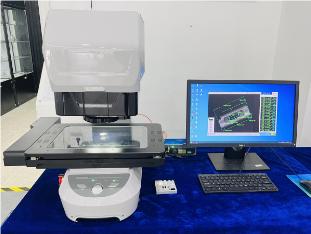

1. 闪测仪测量原理

（1）原理：基于光学成像和图像处理技术，对静止状态下的样品进行瞬时接触式/非接触式测量。通常需要人工取样后放置于测试平台完成检测。

（2）特点：快速获取单根丝材某一点的精确数值，适合实验室环境或抽检需求。部分高端机型支持多点测量但仍需分段操作，精度可达μm级。

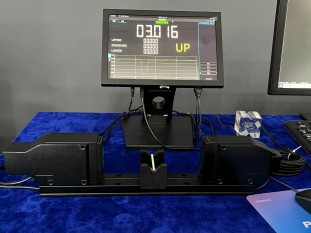

2. 在线测径仪测量原理

（1）原理：仪器中的激光发射器发出一束激光，通过反射镜、转镜等光学扫描装置，使激光束以一定的角度和速度在被测物体表面进行扫描。

（2）特点：动态跟踪高速运行中的材料，实现全过程无人值守监控。可设置阈值报警并联动纠偏装置自动调整工艺参数，精度可达±0.5μm以内。

闪测仪的光学成像和图像处理原理使其更擅长对被测物体进行全方位的图像采集和分析，能够测量复杂形状的丝径，并且可以同时获取多个尺寸信息，但对于运动中的细丝测量存在一定局限性，因为其测量过程相对耗时，难以实时追踪细丝的动态变化。

在线测径仪中的激光扫描测径仪，由于采用快速扫描的方式，能够实现对运动细丝的实时测量，测量速度快，适合生产线上的高速检测，但对于微小直径细丝的测量精度可能不如激光衍射测径仪。激光衍射测径仪对于小直径细丝具有极高的测量精度，可达亚微米级别，特别适用于对精度要求苛刻的极细金属丝、半导体晶片直径检测等场景，但它对测量环境要求较为严格，且测量范围相对较窄，一般适用于 5 - 500μm 的小直径测量。
