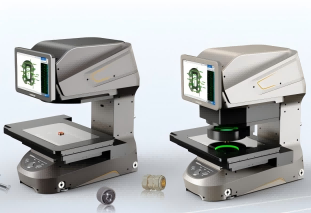

在精密制造与质量检测领域，图像测量仪早已突破传统“拍照记录”的范畴，成为融合高精度光学系统与AI算法的智能检测平台。普密斯Image3系列测量设备正是这一技术的集大成者，其微米级测量精度背后，是光学工程与人工智能的深度协同。

一、光学系统：从“透镜”到“光学矫正器”的革命

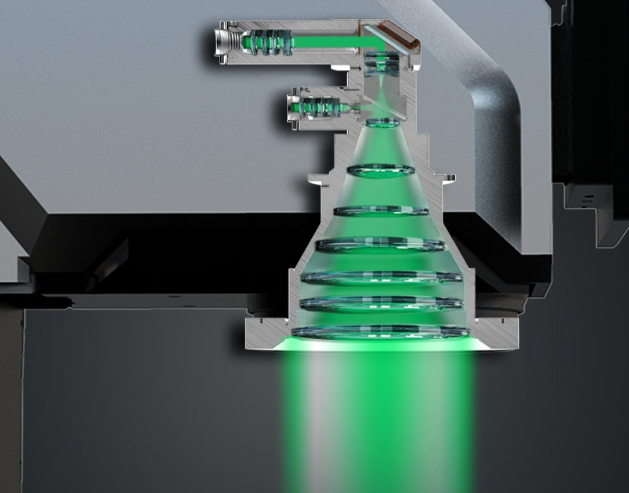

1. 双远心光学系统：消除视差的“光学矫正眼镜”

传统镜头因视差问题易导致测量误差，而Image3系列采用的双远心光学系统通过物方与像方主光线均平行于光轴的设计，彻底消除了视差干扰。实验数据显示，在20℃至40℃温度波动范围内，其测量重复性误差始终控制在±0.5μm以内，这一特性使其在自动化生产线上可稳定捕捉产品尺寸变化。

2. 高分辨率镜头：2000万像素的“像素级”细节还原

Image3系列搭载的2000万像素高清工业相机，将像素密度提升至传统机型的2倍。以φ25mm高精度相机为例，其像素当量可低至0.0001mm级别，能够精确捕捉0.01mm级毛刺、台阶等微小特征。更关键的是，其像素尺寸与镜头光学分辨率高度匹配，避免了“高像素相机+低分辨率镜头”的资源浪费，确保每个像素均承载有效信息。

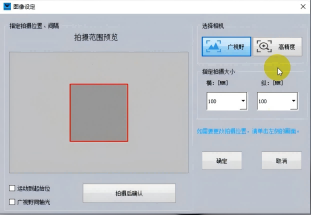

3. 双相机无缝切换：广视野与高精度的“二合一”方案

针对大型零件整体尺寸与精密特征检测的矛盾，Image3系列创新采用“φ100mm广视野相机+φ25mm高精度相机”双摄配置。广视野相机可一次性覆盖边长50mm的方形零件，快速筛选外观缺陷；高精度相机则能将0.5mm孔径放大至全屏，测量圆度误差、边缘垂直度等细微特征。两台相机坐标系统预先标定，切换时无需重新校准，避免了人为调整导致的定位偏差。

二、AI算法：从“图像处理”到“智能决策”的跃迁

1. 自适应边缘提取算法：抗干扰的“智能边界识别器”

传统Canny算子易受噪声干扰，而Image3系列采用的二次样条小波边缘检测算法，通过多尺度分析实现抗噪与定位精度的平衡。在芯片引脚间距检测中，该算法可精确测量0.5mm标准值的引脚宽度与间距，甚至识别引脚平整度偏差，确保符合行业标准。

2. 立体匹配与三维重建：从“平面投影”到“空间建模”

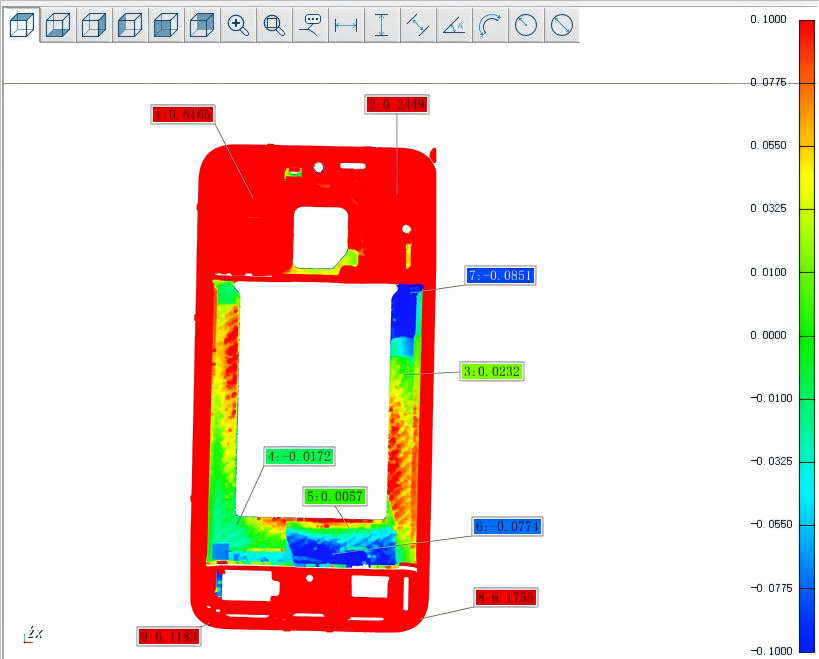

对于模具型腔、曲面零件等复杂结构，Image3系列结合双目视觉三维测量技术，通过改进的关键点选取方法提升立体匹配精度。其三维形貌测量功能可评估面板厚度与曲面变化，例如在手机面板检测中，不仅能捕捉色彩偏差与形状误差，还能还原模具型腔的真实形状，帮助用户及时发现磨损、变形等问题。

3. 动态补偿算法：实时修正的“智能纠错系统”

在自动化生产线上，环境温度波动、设备振动等因素可能导致测量误差。Image3系列搭载的高速图像处理系统可实现每秒数十帧的连续测量，配合动态补偿算法实时修正数据。

三、系统集成：从“单一工具”到“全流程解决方案”

1. 硬件-软件协同优化

Image3系列在硬件设计阶段即考虑与软件的兼容性。其2000万像素相机与镜头的匹配度经过严格验证，确保镜头成像能力完全释放。

2. 场景化设计

从电子行业的芯片引脚检测，到航空航天构件的螺栓孔位置度测量，Image3系列通过模块化设计适配不同场景。
