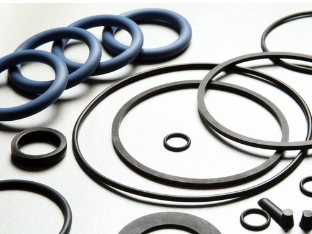

在工业生产中，橡胶圈、硅胶件、弹簧等弹性/柔软物件的尺寸测量长期面临挑战：传统接触式测量工具（如卡尺、千分尺）易因夹持力导致物体变形，影响测量精度；人工目视检测则效率低下，且难以保证数据一致性。如何实现“无损、高效、精准”的测量？图像测量仪凭借非接触式光学测量技术，成为解决这一痛点的核心工具。

一、弹性/柔软物件测量的三大痛点

1. 接触式测量的“变形陷阱”：橡胶圈、硅胶件等材质柔软，接触式测量时夹具压力会使其发生弹性形变，导致测量值与真实值偏差显著。例如，某密封件厂商使用卡尺测量橡胶O型圈直径时，因夹持力不均导致测量误差达0.2mm，远超产品公差要求（±0.05mm）。

2. 复杂结构的“测量盲区”：弹簧的螺旋结构、硅胶件的异形曲面等复杂形态，传统测量工具难以覆盖所有关键尺寸（如螺距、曲率半径），人工检测则依赖经验，易漏检关键缺陷。

3. 效率与一致性的“双重瓶颈”：大批量生产中，人工测量需逐个操作，效率低下；且不同操作员的测量手法差异会导致数据波动，难以满足质量控制要求。

二、图像测量仪：非接触测量的技术突破

图像测量仪通过光学成像与智能算法，实现“无需触碰物体即可完成测量”，其核心价值在于：

• 零接触变形：避免夹具压力对柔软物件的干扰，确保测量数据真实反映物体原始尺寸。

• 全场景覆盖：支持二维平面尺寸（长度、宽度、角度）及三维形貌（高度、曲率、轮廓）测量，适配复杂结构。

• 高效自动化：一键启动自动测量，单件检测时间缩短至秒级，且数据可追溯，满足批量生产需求。

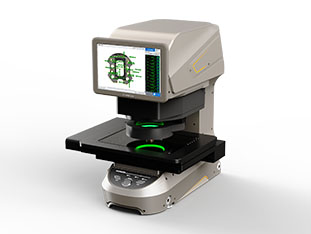

三、普密斯图像测量仪：专为弹性/柔软物件设计的五大优势

1. 高精度光学系统：微米级测量保障

• 双远心镜头设计：消除镜头畸变，确保图像边缘与中心分辨率一致，测量重复性精度达±1μm。

• 高分辨率相机：搭配500万/1200万像素工业相机，清晰捕捉物体表面微小特征（如弹簧丝径、硅胶件表面划痕）。

• 同轴光与环形光组合：根据物体材质（透明、反光、哑光）自动切换光源，提升成像对比度，避免漏检。

2. 智能算法：复杂结构“一键解析”

• 亚像素边缘提取：通过算法将图像边缘精度提升至0.1像素级，即使物体边缘模糊也能精准定位。

• 三维轮廓重建：结合激光位移传感器或结构光技术，实现弹簧螺距、硅胶件曲面曲率等三维尺寸测量。

• 自动特征识别：内置弹簧、橡胶圈等标准件测量模板，支持批量导入CAD图纸，自动匹配测量项目。

3. 非接触测量：无损检测的“温柔守护”

• 零压力测量：物体放置于测量平台后，无需夹具固定，避免因接触导致的形变或污染（如硅胶件表面指纹残留）。

• 动态测量模式：支持对振动中的弹簧进行实时测量，通过频闪照明或高速相机冻结运动瞬间，确保数据稳定性。

4. 高效自动化：批量生产的“质量引擎”

• 一键测量流程：从图像采集到数据输出全程自动化，单件测量时间≤3秒，效率较人工提升10倍以上。

• 多工位协同：可集成至产线，与机械臂、分拣系统联动，实现“测量-分拣-包装”全流程自动化。

• 数据追溯与分析：自动生成测量报告，支持SPC统计过程控制，帮助厂商优化生产工艺。

5. 场景化定制：适配多元需求

• 模块化设计：可根据测量需求选配不同光源、镜头或传感器（如高精度激光测头），灵活应对橡胶圈内径、弹簧自由高度等专项测量。

• 行业专属方案：针对密封件、医疗耗材、汽车零部件等行业提供定制化测量程序，缩短调试周期。

弹性/柔软物件的测量精度，直接关系到产品性能与安全性。普密斯图像测量仪以非接触式光学技术为核心，通过高精度光学系统、智能算法与自动化流程，为橡胶、硅胶、弹簧等行业提供“无损、高效、精准”的测量解决方案。
