一、微齿轮（直径＜1mm）的核心检测要求​

直径＜1mm 的微齿轮广泛应用于微型电机、精密仪器、医疗器械等领域，其检测需满足三大核心要求：​

• 超高精度适配：因尺寸微小，几何公差通常要求 ±0.001~±0.005mm，检测设备需具备纳米级测量分辨率，避免因精度不足导致装配卡滞、传动失效；​

• 非接触式测量：微齿轮齿面脆弱、易变形，传统接触式测量（如探针式）可能造成齿面划痕、齿轮变形，需采用无接触测量方式保护工件完整性；​

• 全参数覆盖与高效性：需在短时间内完成多维度参数检测，兼顾检测全面性与生产效率，适配批量生产场景下的质量管控需求。​

二、微齿轮全参数检测核心内容​

针对直径＜1mm 的微齿轮，图像测量仪需实现以下关键参数的精准分析，覆盖齿轮传动核心性能指标：​

• 基础几何参数：包括齿顶圆直径（da）、齿根圆直径（df）、分度圆直径（d）、齿宽（b），需精准捕捉齿轮轮廓边界，消除边缘模糊对尺寸测量的影响；​

• 齿形与齿距参数：齿形误差（ffα）、齿距累积误差（Fp）、单个齿距偏差（fpt），直接影响齿轮啮合平稳性，需通过放大成像技术清晰识别齿廓曲线与齿距间隔；​

• 齿厚与公法线参数：固定弦齿厚（sxn）、公法线长度（Wk），关系到齿轮啮合间隙合理性，需通过图像拼接与数据拟合技术提升测量准确性；​

• 跳动误差：齿圈径向跳动（Fr）、端面跳动（Ft），反映齿轮安装基准的同轴度与垂直度，需依托高精度工作台与图像定位算法实现误差捕捉。​

三、普密斯图像测量仪的微齿轮测量优势​

1. 超高分辨率成像，突破微尺寸识别瓶颈：搭载高倍光学镜头与 CMOS 工业相机，像素分辨率可达 0.1μm，配合亚像素细分算法，能清晰还原直径＜1mm 齿轮的齿廓细节、微小倒角及齿面纹理，避免因成像模糊导致的测量偏差；​

2. 非接触测量，全程保护脆弱工件：通过光学成像采集数据，无需与齿轮齿面直接接触，彻底杜绝接触式测量造成的齿面划痕、齿轮变形问题，尤其适配薄壁、高精度微齿轮的检测需求；​

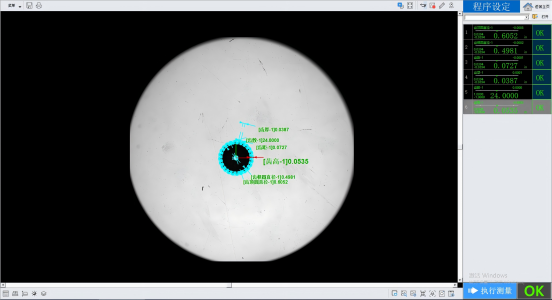

3. 智能算法赋能，实现全参数自动分析：内置齿轮专用测量模块，支持自动识别齿顶、齿根、分度圆等特征点，一键完成齿顶圆直径、齿距误差、跳动误差等全参数计算，无需人工手动找点，测量效率提升 3~5 倍，且避免人为操作误差；​

4. 高精度机械结构，保障测量稳定性：采用大理石工作台与高精度线性导轨，运动精度可达 ±0.002mm/m，有效抵抗环境振动与温度变化对测量的影响，确保直径＜1mm 齿轮的重复测量精度≤0.001mm，满足批量生产的质量管控标准；​

5. 数据可视化与追溯，适配质量管控需求：支持测量数据自动存储、报表生成，可导出 Excel、PDF 格式文件，清晰呈现各参数偏差值与合格判定结果，方便质量追溯与生产工艺优化。​

​
