图像测量仪和传统齿轮测量工具之间的差距，根源在于其技术哲学的根本不同：一个是通过“看”来获取全局信息并进行数字化分析，另一个是通过“触”来验证特定的、关键的尺寸。这种底层逻辑的差异，导致了它们在效率、能力范围和适用场景上的巨大分野。

一、 测量方式的革命

• 传统工具 如同拥有一套精密的“单项体检工具”。例如，公法线千分尺专门测量公法线长度，齿距仪专门检查齿距误差，跳动检查仪专门评估安装基准的精度。每一次测量都是独立的、孤立的。要全面评价一个齿轮，需要操作多种仪器，进行数十次甚至上百次的重复操作和记录，过程繁琐，是典型的“管中窥豹，积点成面”。

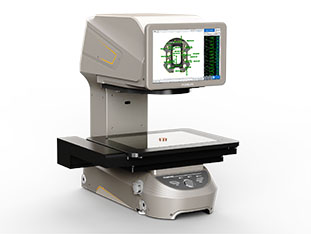

• 图像测量仪 则像是一次“全身CT扫描”。它将整个齿轮（或关键部位）置于视觉范围内，通过高分辨率相机快速抓取完整的轮廓图像。随后，所有尺寸、形状和位置的测量都在这个数字化的“影像”上由软件自动完成。它瞬间就获得了被测区域的全部几何信息，实现了“一览无余”。

二、 效率与自动化程度

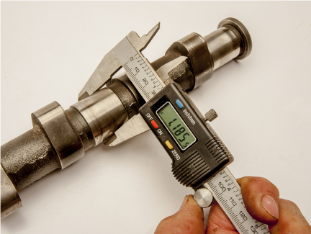

• 使用传统工具，严重依赖操作者的技能和经验。每一次对零、每一次读数、每一次移动测头都可能引入人为误差。测量过程耗时漫长，数据记录靠手写或手动输入电脑，整个流程是劳动密集型的，效率低下，且难以应对大批量检测。

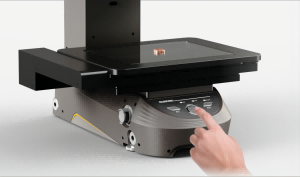

• 图像测量仪 的核心优势在于自动化和高通量。一旦程序设定好，操作员只需上下料，然后点击“开始”按钮。仪器会自动完成拍照、寻边、计算和输出报告的全过程。测量几十个参数的时间，可能比传统工具测量一个参数还要快。这不仅极大地解放了人力，更确保了检测节奏与现代化生产节拍相匹配。

三、 信息维度与数据深度：二维特征vs三维轮廓

• 传统工具 的强项在于获取齿轮的特定关键参数。这些参数是标准中规定的、用于控制齿轮功能的核心指标，测量结果直接、可靠。然而，它们提供的信息是孤立的点或线，无法直观地反映齿面的整体形状误差（如齿形鼓形、中凹等），更难以进行复杂的溯源分析。

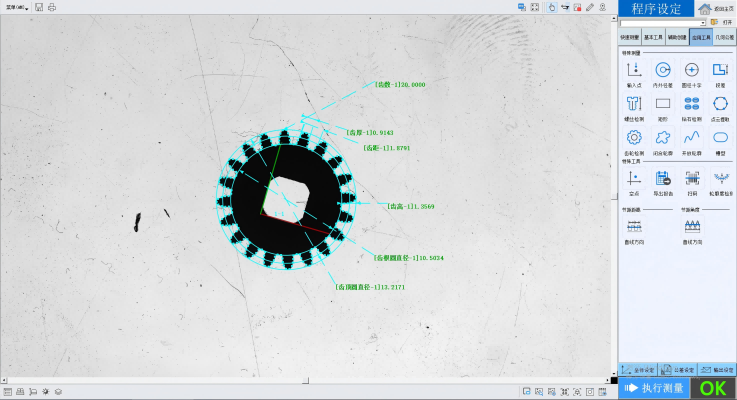

• 图像测量仪 擅长进行综合性、轮廓性的分析。它不仅可以测量传统工具能测的所有二维尺寸（如齿顶圆、齿根圆、齿厚等），更能轻松实现轮廓度评价、位置度评价，以及进行专业的齿轮分析，如齿形齿向分析。更重要的是，它生成的是完整的、可视化的轮廓数据，可以生成偏差色谱图，让问题点一目了然，为工艺改进提供强有力的数据支撑。

四、 精度与适用性的辩证关系

• 传统工具 在它擅长的领域，依然可以提供非常高甚至顶尖的精度。对于大模数、大尺寸齿轮的现场检测，或者某些超精加工齿轮的最终仲裁性测量，接触式测量因其原理直接，有时仍是不可替代的。

• 图像测量仪 的精度受限于光学系统、镜头畸变、光照条件以及工件表面质量。对于反光、深色或材质透明的齿轮，需要特殊处理才能准确测量。此外，它本质上更侧重于二维和2.5维的测量，对于严格意义上的三维复杂曲面，其能力可能不如专业的三坐标测量机或齿轮测量中心。
