在手机制造领域，中框模具的精度直接决定了手机中框的装配质量与整体性能。传统测量方式在应对手机中框模具复杂结构与高精度要求时，逐渐显现出效率低、精度受限等不足。图像尺寸测量仪凭借其高精度、快速测量等优势，成为手机中框模具测量的理想工具，为手机制造的高质量发展提供了有力支撑。

图像尺寸测量仪的工作原理

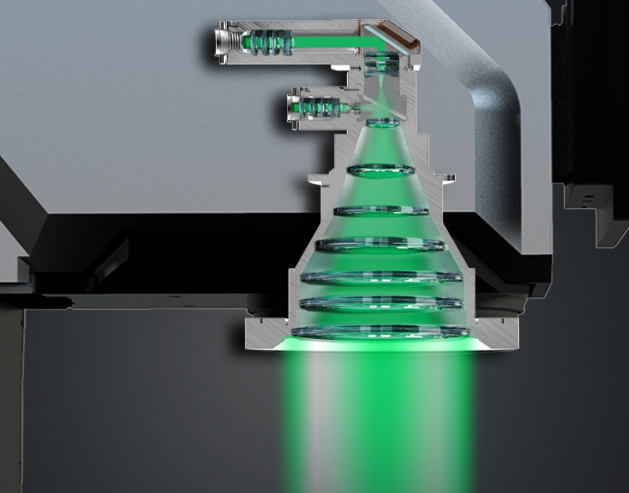

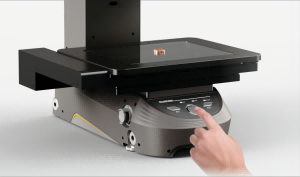

图像尺寸测量仪主要由高精度相机、精密光学系统以及先进的软件算法构成。高精度相机如同设备的“眼睛”，能够捕捉模具表面清晰、细致的图像信息；精密光学系统则确保图像的成像质量，为后续准确测量奠定基础；软件算法则是整个测量过程的核心“大脑”，它运用复杂的图像处理技术，对采集到的图像进行分析与计算。通过这些组件的协同工作，测量仪可以将模具的二维或三维图像转化为精确的尺寸数据，实现对模具关键尺寸和形状的精准测量。

图像尺寸测量仪在手机中框模具测量中的具体应用

1. 关键尺寸测量

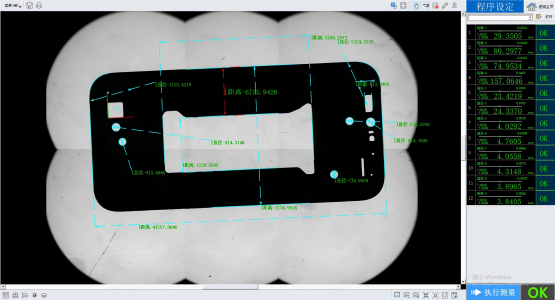

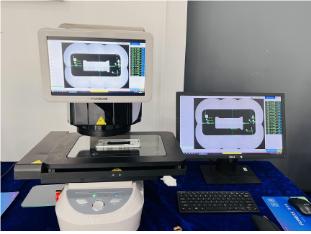

手机中框模具包含众多关键尺寸，如长度、宽度、高度、孔径、槽宽等。以中框上的按键孔为例，其孔径大小和位置精度直接影响按键的安装与使用手感。图像尺寸测量仪能够快速捕捉按键孔的图像，通过软件算法精确计算出孔径的实际尺寸以及孔中心相对于模具边缘的位置坐标。与传统测量工具相比，它不仅测量速度大幅提升，而且测量精度高达 1.5um，可有效避免因尺寸偏差导致的按键安装困难或松动问题。

2. 形状测量

手机中框模具的形状复杂多样，包含各种曲线、弧面和异形结构。例如，中框的边缘通常采用圆角过渡设计，圆角半径的精度对手机的外观美感和握持舒适度至关重要。图像尺寸测量仪可以对中框边缘的圆角进行精确测量，通过分析图像中圆角的轮廓曲线，准确计算出圆角半径数值。同时，对于中框上的异形结构，如摄像头开孔、指纹识别模块安装槽等，测量仪也能精确描绘其形状轮廓，确保模具制造符合设计要求。

3. 表面缺陷检测

除了尺寸和形状测量，图像尺寸测量仪还可用于检测手机中框模具表面的缺陷。在模具制造过程中，可能会因各种原因产生划痕、凹坑、气泡等缺陷，这些缺陷不仅影响模具的美观，还可能对模具的使用寿命和产品质量造成影响。测量仪通过高分辨率图像采集和分析，能够快速发现模具表面的微小缺陷，并准确测量缺陷的尺寸和位置，为模具的修复和质量控制提供重要依据。

图像尺寸测量仪应用的优势

1. 高效性

传统测量方式，如使用卡尺、千分尺等工具，需要对模具进行逐点测量，过程繁琐且耗时较长。而图像尺寸测量仪采用非接触式测量方式，只需将模具放置在测量平台上，通过相机快速采集图像，软件即可在短时间内完成对模具多个尺寸和形状参数的测量与分析，大大提高了测量效率，缩短了模具的检测周期，有助于加快手机中框的生产进度。

2. 高精度

如前文所述，图像尺寸测量仪的测量精度高达 1.5um，能够满足手机中框模具对高精度的严格要求。在手机制造行业，微小的尺寸偏差都可能导致产品装配困难、性能下降甚至报废。高精度的测量结果为模具的制造和质量控制提供了可靠保障，确保生产出的手机中框符合设计标准，提高产品的良品率。

3. 全面性

图像尺寸测量仪可以同时对模具的多个尺寸和形状参数进行测量，实现对模具的全面检测。与传统测量工具只能测量单一参数相比，它能够提供更全面的模具信息，帮助工程师及时发现模具制造过程中存在的综合问题，为模具的优化和改进提供更全面的数据支持。

4. 可追溯性

测量仪的软件系统可以对测量数据进行详细记录和存储，建立完善的测量数据库。这些数据不仅可以用于当前模具的质量分析，还可以为后续模具的制造、维修和改进提供历史参考。通过数据分析，企业可以总结模具制造过程中的经验教训，不断优化生产工艺，提高模具质量和生产效率。
