在 PCB（印刷电路板）与半导体制造领域，0.1mm 级的焊点偏移、微米级的线路缺陷、纳米级的芯片裂纹，都可能导致产品失效。而高倍率 FA 显微镜头作为工业视觉检测的 “火眼金睛”，凭借超高分辨率、精准放大能力，搭配高分辨率相机，能将微观世界清晰呈现，成为缺陷检测的核心装备。

一、核心原理：高倍率 + 高分辨率，突破微观观测极限

PCB 线路宽度、半导体芯片引脚间距已进入微米甚至亚微米级别，普通镜头难以捕捉清晰细节。高倍率 FA 显微镜头的核心优势的在于 “精准放大 + 细节还原” 的双重能力：

• 超高倍率覆盖微观场景：支持 0.5X-10X 甚至更高倍率调节（部分镜头可通过增距镜扩展至 20X），能将 10μm 的线路缺陷放大至肉眼可识别的尺度，无论是 PCB 的焊盘氧化、线路短路，还是半导体芯片的键合丝断裂、晶圆划痕，都能被精准捕捉。

• 高分辨率匹配相机性能：镜头分辨率通常可达 100lp/mm 以上，搭配 500 万 - 2000 万像素的高分辨率工业相机，可实现 “像素级” 细节还原。例如，2000 万像素相机搭配 2X 倍率 FA 镜头，能将 1μm 的缺陷映射为多个像素点，避免因像素不足导致的细节丢失，为缺陷判定提供清晰依据。

• 低畸变保障测量精度：工业级高倍率 FA 镜头采用特殊光学设计，畸变率可控制在 0.1% 以内，远优于普通民用显微镜头。在 PCB 线路宽度测量、半导体芯片引脚间距检测等场景中，低畸变能确保放大后的图像比例精准，避免因图像变形导致的测量误差。

二、关键特性：工作距离与景深的 “平衡艺术”

PCB 与半导体检测场景对操作空间、检测效率有明确要求，高倍率 FA 显微镜头的工作距离和景深设计，直接决定了检测可行性与稳定性：

1. 工作距离：兼顾操作空间与放大效果

工作距离指镜头前端到被测物体的距离，这一参数在 PCB 焊点检测、半导体芯片封装检测中尤为关键：

• 适中工作距离避免干涉：高倍率镜头通常采用 “长工作距离设计”，即使在 5X-10X 高倍率下，工作距离仍能保持 50mm-150mm（部分远心型高倍率镜头可达 200mm 以上）。这一设计预留了足够操作空间，避免镜头与 PCB 板、半导体封装件发生碰撞，同时方便搭配环形光源、同轴光源等辅助照明设备，提升缺陷对比度。
• 精准匹配检测场景：例如在 PCB 在线检测（AOI）设备中，镜头需配合传送装置连续检测，长工作距离可避免镜头与传送机构干涉；而在半导体芯片离线抽检中，可选择中等工作距离镜头，在保证操作空间的同时提升放大倍率，聚焦更细微的芯片内部缺陷。

2. 景深控制：平衡清晰度与检测效率

景深是指镜头成像清晰的物方范围，高倍率场景下景深通常较浅（如 1X 倍率时景深约 10μm，10X 倍率时可能仅 1μm），但通过合理设计与搭配，可满足不同检测需求：

• 浅景深突出缺陷细节：在半导体芯片表面划痕、PCB 焊盘凹陷等 “平面缺陷” 检测中，浅景深能让缺陷区域清晰对焦，背景模糊虚化，降低无关信息干扰，提升缺陷识别效率。例如检测芯片表面的纳米级裂纹时，通过精准对焦，裂纹边缘会形成清晰的明暗对比，便于算法快速抓取。
• 多级景深覆盖立体缺陷：对于 PCB 焊点高度差、半导体封装引脚翘曲等 “立体缺陷”，可通过调节镜头焦距实现多级景深拍摄，或搭配电动调焦模块自动合成全景深图像，确保不同高度的缺陷都能清晰呈现。例如检测 PCB 焊点的润湿情况时，通过全景深技术，可同时清晰观察焊点顶部、侧面的焊锡覆盖状态，判断是否存在虚焊、假焊。

三、实战应用：两大领域的 “缺陷捕捉” 案例

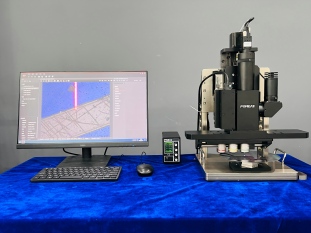

1. PCB 检测：从线路到焊点的全流程把控

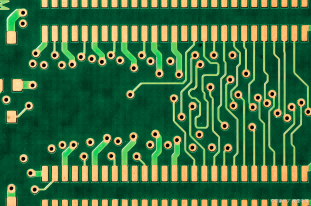

• 线路缺陷检测：PCB 线路宽度通常为 3mil-8mil（1mil=25.4μm），采用 4X 高倍率 FA 镜头搭配 1200 万像素相机，可将 3mil 线路放大至 300μm 以上，清晰识别线路开路、短路、蚀刻不均等缺陷。镜头的高对比度设计能强化线路与基材的明暗差异，即使是细微的线路缺口也能被精准捕捉。
• 焊点质量检测：在 SMT（表面贴装技术）工艺中，焊点大小、形状、焊锡覆盖率直接影响连接可靠性。高倍率 FA 镜头可放大焊点细节，判断是否存在桥连、虚焊、焊锡不足等问题。搭配同轴光源，还能检测焊点表面的氧化、气泡等缺陷，确保焊接质量符合标准。

2. 半导体检测：穿透微观世界的 “精准排查”

• 芯片封装检测：半导体芯片封装过程中，可能出现引脚变形、键合丝断裂、封装胶体裂纹等缺陷。采用 8X-10X 高倍率 FA 镜头，可清晰观察引脚间距（通常为 0.3mm-0.5mm）是否达标，键合丝（直径仅几十微米）是否存在断裂、偏移，封装胶体是否有细微裂纹，避免因封装缺陷导致芯片性能失效。
• 晶圆缺陷检测：晶圆制造是半导体生产的核心环节，表面划痕、杂质、图形缺陷等都会影响芯片良率。高倍率 FA 显微镜头搭配高分辨率相机，可实现晶圆表面的高精度扫描，识别纳米级的划痕和杂质。镜头的低色差设计能保证图像色彩还原准确，便于区分不同材质的缺陷（如金属杂质与硅基划痕）。

四、选型关键：适配场景的核心参数参考

选择高倍率 FA 显微镜头时，需结合 PCB 与半导体检测的具体需求，重点关注以下参数：

1. 倍率范围：PCB 检测推荐 1X-5X 倍率，兼顾操作空间与细节还原；半导体芯片检测可选择 5X-10X 倍率，聚焦微观缺陷。
2. 分辨率：优先选择分辨率≥150lp/mm 的镜头，搭配 1000 万像素以上相机，确保微米级缺陷的清晰呈现。
3. 工作距离：在线检测场景选择工作距离≥80mm 的镜头，预留照明与操作空间；离线抽检可根据需求选择 50mm-120mm 范围。
4. 畸变率：测量类场景（如线路宽度、引脚间距测量）需选择畸变率≤0.1% 的镜头，确保测量精度。
5. 接口兼容性：需与相机的 C 口、F 口等接口匹配，同时考虑镜头的法兰距，避免安装后无法精准对焦。
