图像测量仪如何精准捕捉0.6mm锡球的轮廓与直径？

2025/12/03

作者:adminBOSS

在电子制造与半导体封装领域，锡球作为关键连接材料，其尺寸精度直接影响器件的电气性能与可靠性。随着电子产品向微型化、高密度化发展，锡球直径已普遍缩小至0.6mm甚至更小。然而，这类超微小元件的尺寸测量长期面临两大挑战：一是传统测量工具（如卡尺、投影仪）因分辨率不足或操作复杂，难以实现高效检测；二是人工逐个测量效率低下，且易因接触式操作导致锡球变形，进一步影响测量精度。

在此背景下，普密斯图像测量仪凭借其非接触式、批量测量与亚微米级精度优势，成为破解0.6mm锡球测量难题的创新解决方案。

一、传统测量方法的局限性

精度不足：常规测量设备（如千分尺、光学投影仪）的分辨率通常为0.01mm，难以满足0.6mm锡球±0.005mm的公差要求。此外，接触式测量可能因施力不均导致锡球形变，引入系统性误差。
效率低下：人工逐个测量需反复定位、对焦，单颗锡球测量耗时约30秒，若需检测上千颗锡球，整体耗时将长达数小时，且疲劳操作易导致人为误差。
数据管理困难：传统方法依赖人工记录数据，难以实现批量统计分析与趋势追踪，无法满足现代化生产对质量追溯与过程控制的需求。

二、普密斯图像测量仪的技术突破

普密斯图像测量仪通过集成高分辨率工业镜头、智能算法与自动化控制技术，实现了对0.6mm锡球的非接触式、批量化、高精度测量，其核心优势如下：

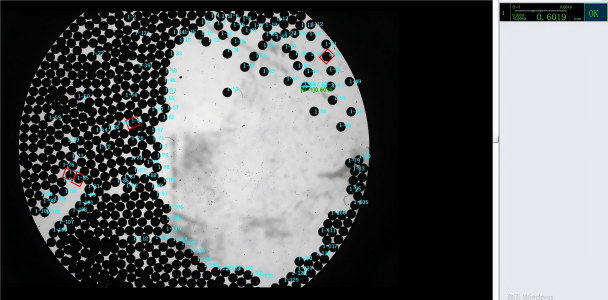

亚微米级精度（0.001mm）：采用2000万像素以上工业相机与远心镜头组合，搭配亚像素边缘提取算法，可精准识别锡球轮廓，即使面对表面反光或轻微形变的锡球，仍能保持测量重复性≤0.002mm。

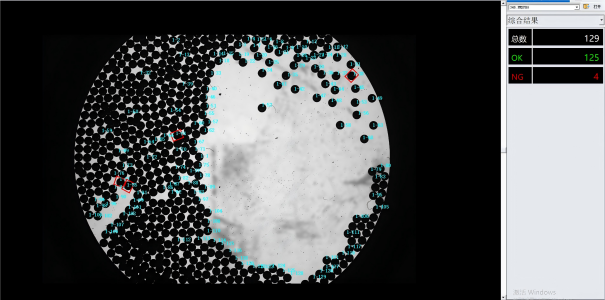

批量测量效率提升100倍：通过多工位载物台与自动对焦功能，单次可同时测量100-1000颗锡球，全程无需人工干预，单批次测量时间缩短至30秒以内，效率较传统方法提升100倍以上。
智能数据分析与报告生成：内置统计过程控制（SPC）模块，可实时计算CPK值、标准差等关键指标，并自动生成符合ISO标准的检测报告，支持与MES系统无缝对接，实现质量数据闭环管理。
