检测背景：
印刷电路板（PCB）是电子设备的核心承载部件，其内部微观结构的完整性直接决定设备可靠性。微裂纹、孔壁撕裂、镀层空洞等常见缺陷多为微米级，隐藏于基材或孔壁内部，常规检测手段难以精准识别，却可能引发信号异常、短路等致命故障。

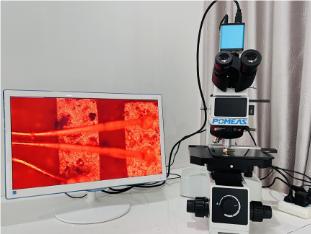

解决方案：普密斯金相显微镜
金相显微镜凭借500X-1000X的高倍率观测优势，可清晰呈现各类微观缺陷的形态与分布，成为PCB质量检测中不可或缺的核心设备。
对于树脂微裂纹，高倍率下可清晰观测到1-5微米的线性暗黑裂隙，明确其起始点与延伸方向，低倍率或超声检测无法实现如此精准的定位与分析。针对孔壁撕裂与钻削毛刺，1000X倍率能清晰呈现玻璃纤维撕裂的锯齿状形态，分辨毛刺材质与尺寸，为钻削工艺优化提供直接依据，优于低倍率光学观测与X射线检测。
在化学沉铜与电镀环节，金相显微镜可精准捕捉沉铜层不连续、针孔等隐患，以及电镀层内2-8微米的圆形空洞，还能关联缺陷成因（如沉铜液老化、电流分布不均）。常规导电性测试或超声扫描仅能判断宏观合格性，无法实现微观缺陷的可视化与溯源。
