在半导体制造这一追求极致精密的领域，表面形貌的纳米级测量是决定芯片性能与良率的关键。随着技术节点的不断微缩，传统的接触式测量已无法满足非破坏性、高精度和高效率的检测需求。白光干涉轮廓仪作为一种先进的光学测量技术，凭借其独特的优势，已成为半导体行业不可或缺的精密测量与质量控制工具。

一、 白光干涉轮廓仪工作原理简介

白光干涉轮廓仪是一种基于白光干涉原理的非接触式三维表面形貌测量设备。其核心工作流程如下：

1. 干涉发生：仪器将宽光谱的白光光束分束，一束照射到被测样品表面，另一束照射到内部参考镜面。两束光反射后重新汇合，由于光程差产生干涉。

2. 信号采集：通过压电陶瓷驱动器精密垂直扫描样品或干涉物镜，探测器（如CCD相机）记录下整个扫描范围内每个像素点的干涉光强随扫描位置变化的信号。

3. 数据处理：算法从每个像素的干涉信号中精确解算出其对应的最大干涉条纹对比度位置，即该点的零光程差点。最终，将所有像素的高度信息合成，重建出样品表面的三维形貌图。

这种原理赋予了它纳米级垂直分辨率、大范围快速扫描以及对漫反射和镜面反射表面均具有良好的适应性等核心能力。

二、 在半导体行业的核心应用场景

白光干涉轮廓仪在半导体制造的前道与后道工艺中扮演着重要角色：

• 薄膜厚度与均匀性测量：用于测量化学气相沉积（CVD）、物理气相沉积（PVD）等工艺形成的薄膜厚度及其在晶圆上的均匀性，是工艺监控的关键指标。

• CMP（化学机械抛光）工艺监测：精确测量晶圆抛光后的表面全局平整度与局部台阶高度，评估抛光效果，防止过度抛光或抛光不足。

• 光刻胶形貌分析：测量光刻胶图形的三维轮廓、侧壁角、线宽等，为光刻工艺的优化提供直接数据支持。

• 微纳结构表征：对MEMS器件、TSV（硅通孔）、微透镜阵列等三维微结构的深度、宽度、形状进行精确计量。

• 表面粗糙度与缺陷检测：评估晶圆、基板或抛光垫的表面粗糙度（Sa、Sq等参数），并识别划痕、颗粒等微观缺陷。

三、 选择关键：精度、效率与稳定性

对于半导体这一严苛的行业，选择一款合适的白光干涉轮廓仪需要重点关注：

1. 超高精度与分辨率：必须具备亚纳米级的垂直分辨率和纳米级的重复精度，以应对最先进制程的测量需求。

2. 高速测量与高效吞吐：在保证精度的前提下，快速的扫描与数据分析能力能大幅提升在线或离线检测的效率，贴合量产节拍。

3. 卓越的环境抗干扰能力：优异的振动抑制与温度漂移补偿机制，确保在常规实验室或近产线环境下都能获得稳定可靠的数据。

4. 强大的软件分析功能：软件需提供符合半导体行业标准的丰富分析工具（如台阶高、粗糙度、体积、面积等），并能生成符合质量管理规范的报告。

四、 专业解决方案：普密斯WLI1000系列

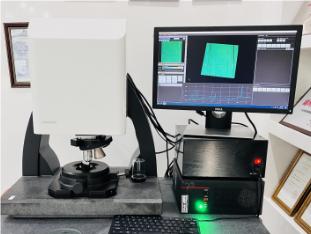

面对上述严苛要求，业内资深厂商提供了成熟可靠的解决方案。以普密斯光学推出的 WLI1000系列白光干涉轮廓仪 为例，它专为精密制造领域的表面计量而设计，其特点与半导体行业的需求高度契合。

采用了稳定的白光干涉系统与高精度的压电扫描技术，能够实现纳米级的测量精度。其设计注重测量的重复性与长期稳定性，即便在轻微的振动环境下，通过优化的算法也能获得可靠的测量结果，这使其不仅适用于计量实验室，也能部署在近工艺线的质量控制环节。此外，其高效的扫描速度和直观专业的分析软件，极大提升了从测量到数据分析的全流程工作效率，帮助工艺工程师快速定位问题、优化参数。
