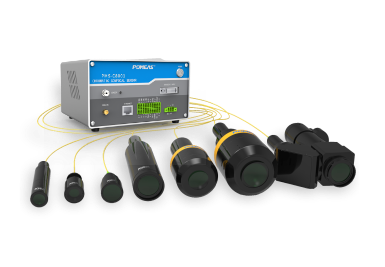

什么是光谱共焦位移传感器？

光谱共焦位移传感器是一种基于共焦和光谱分析技术的高精度测量设备，用于非接触式测量物体的位移、形状、厚度等参数。它通过分析不同波长光的焦点位置来实现高精度测量。

光谱共焦位移传感器的工作原理是什么？

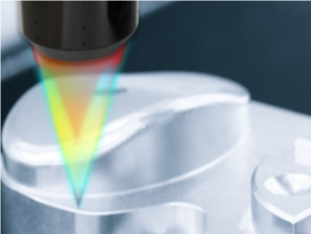

1. 多波长光束发射：传感器内部的光源（通常是白光LED或超连续谱光源）发出包含宽范围波长的复合光束，这些不同波长的光经过特殊光学系统后，会沿着同一光轴传播，但每个波长都有其特定的焦点位置。

2. 共焦空间滤波：当光束到达被测物体表面时，只有正好处于焦点位置的那个波长的光能够被最有效地反射回传感器。传感器内部设有共焦针孔装置，这一设计确保了只有从焦点位置反射回来的光才能通过，极大地抑制了杂散光的干扰，这是实现高精度测量的关键。

3. 光谱分析与位置计算：反射光被高分辨率的光谱仪接收并分析。系统通过精确识别光谱峰值对应的波长，结合事先校准好的"波长-位置"对应关系，计算出物体表面相对于传感器的精确距离。整个过程在微秒级别内完成，实现了实时动态测量。

光谱共焦位移传感器适用于哪些应用场合？

1. 半导体与微电子制造：在晶圆厚度测量、芯片封装高度检测、MEMS器件表面形貌测量等方面，传感器能够实现纳米级精度的非接触测量，避免对脆弱器件的损伤。

2. 透明与多层材料测量：独特的光学特性使其能够精确测量玻璃、塑料薄膜、光学涂层等透明材料的厚度，甚至能分别测量多层结构中各层的厚度。

3. 精密机械加工：用于测量精密零件的高度差、平面度、同心度等几何参数，特别适合测量高反光金属表面、镜面等传统传感器难以处理的材质。

4. 生物医疗与科研：在医疗器械表面质量检测、生物组织切片厚度测量、微型器件尺寸检测等领域都有重要应用，其非接触特性避免了样品污染。

5. 新兴技术领域：在3D打印过程监控、柔性电子器件检测、锂电池极片厚度测量等新兴工业领域也展现出巨大潜力。

光谱共焦位移传感器相比传统位移传感器有哪些优势？

1. 卓越的测量精度：能够实现亚微米至纳米级别的测量精度，这是许多传统传感器难以达到的水平。最新型号的高端光谱共焦传感器分辨率可达10纳米以下。

2. 真正的非接触测量：完全无需接触被测物体，避免了对柔软、易变形或高精度表面的损伤，也消除了探头磨损导致的测量误差。

3. 出色的材料适应性：不受材料颜色、透明度、反射率的影响。无论是高反光的金属镜面、透明的玻璃塑料，还是吸光的黑色橡胶，都能获得准确的测量结果。

4. 复杂表面的强大应对能力：能够测量倾斜表面、阶梯状结构、微小孔洞等复杂几何形状，对测量角度的要求比激光三角法更为宽松。

5. 高速动态测量能力：响应速度快，适合在线实时检测和动态过程监控，满足现代自动化生产线的高速测量需求。

如何选择适合的光谱共焦位移传感器？

1. 明确测量需求

• 测量范围：根据被测物体的最大可能位移或厚度变化选择合适量程

• 精度要求：明确需要的分辨率（最小可识别变化）和准确度（与真实值的一致性）

• 测量速度：根据生产线节拍或检测频率确定所需采样率

2. 考虑被测物体特性

• 材料类型：确认传感器是否适合被测材料的颜色、透明度、反射特性

• 表面状态：粗糙表面可能需要特殊型号的传感器

• 工作距离：根据安装空间限制选择合适的传感器工作距离

3. 评估环境条件

• 温度稳定性：工业环境温度变化可能影响测量精度，需考虑温度补偿功能

• 振动环境：高振动环境可能需要选择抗振性能更好的型号

• 空间限制：紧凑空间需选择小型化探头

4. 系统集成因素

• 输出接口：确认传感器的模拟量、数字量或总线接口与现有系统的兼容性

• 软件功能：配套软件是否提供所需的数据处理、分析和可视化功能

• 安装方式：考虑探头的安装角度、固定方式等机械集成问题
