在精密制造领域，注塑件齿轮的尺寸精度与表面质量直接影响机械系统的传动效率与寿命。传统接触式测量方法易划伤齿轮表面，且难以捕捉复杂曲面细节；而2D视觉检测受限于平面数据，无法识别三维缺陷。3D线激光轮廓传感器凭借非接触、高精度、全场景适应等特性，结合METX多元传感系统的智能算法，为注塑件齿轮检测提供了突破性解决方案，实现从几何尺寸到微观缺陷的全方位质量控制。

方案原理

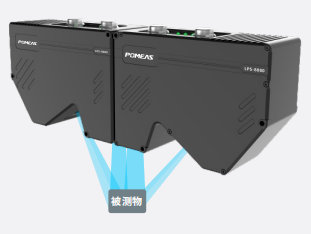

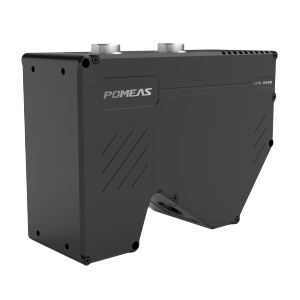

3D线激光轮廓传感器的核心基于激光三角测量原理：传感器发射一束蓝色激光线（波长405nm），投射至齿轮表面形成漫反射光斑；高分辨率CMOS相机捕捉反射光路径变化，通过三角几何关系计算表面三维坐标。相较于传统点激光扫描，线激光可单次获取数万个轮廓点，采样频率达49kHz，实现微米级重复精度（±0.2μm），尤其适合齿轮齿面、齿根等微小结构的快速扫描。

METX多元传感系统进一步整合了光谱共焦、白光干涉等多模态传感器，通过智能切换测量模式应对不同材质挑战。例如，针对高反光金属齿轮，系统自动启用窄带滤光片抑制环境光干扰；对于透明塑料齿轮，则切换至白光干涉模式实现亚纳米级表面粗糙度检测。这种多传感器协同机制，确保了从宏观尺寸到微观缺陷的全维度数据覆盖。

应用场景

1. 快速三维建模：毫米级精度重构齿轮形貌

以某汽车变速器注塑齿轮为例，传统三坐标测量仪需逐点触测，完成单个齿轮检测耗时15分钟；而搭载METX系统的3D线激光传感器，通过3轴联动扫描与自适应拼接算法，快速生成完整点云模型。模型包含X/Y/Z三维坐标数据，可直观呈现齿顶圆直径、齿距累积误差等关键参数。

2. 缺陷智能识别：从微米级划痕到宏观形变

注塑过程中，齿轮可能因模具磨损或工艺波动产生飞边、缩痕、翘曲等缺陷。METX系统内置深度学习算法库，可自动分类缺陷类型：

• 表面缺陷检测：通过高度差算法识别齿面微米级划痕（如0.01mm深度的加工纹路），结合平面拟合算法检测齿根圆弧的局部凹陷；
• 形位公差分析：利用CAD数模比对功能，量化齿轮装配面的平面度误差（如±0.05mm的翘曲变形），确保与传动轴的精准配合；
• 微观结构验证：针对渐开线齿廓，系统可提取齿形曲线与理论模型的偏差色谱图，直观显示齿形误差分布，指导模具修配。

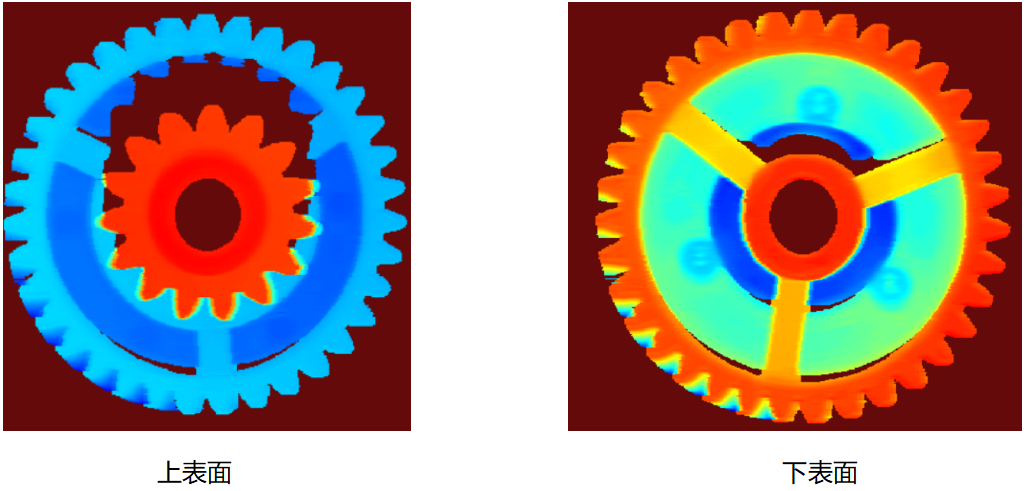

检测结果展示

激光3D轮廓传感器的技术优势

1. 超高速扫描：49kHz采样频率配合4K超分辨率成像，单帧可捕获1280个轮廓点，轻松应对齿轮高速旋转时的动态检测；

2. 抗干扰设计：405nm蓝色激光波长与窄带滤光片组合，有效抑制金属反光与环境光干扰，确保数据稳定性；

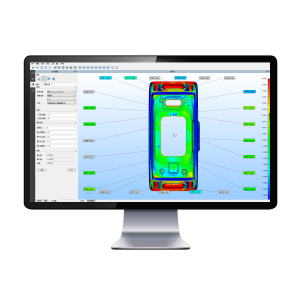

3. 智能算法库：内置平面拟合、高度匹配、瑕疵检测等30余种算法，支持通过SGVision视觉软件快速配置检测流程，降低开发成本；
