光谱共焦位移传感器-金属板纹路扫描方案

分享:

2026/05/05

作者:adminBOSS

检测背景





金属板加工是制造业中的关键环节,尤其在汽车、电子、航空航天等领域,其表面纹路质量直接影响产品性能与寿命。传统检测方法依赖人工目视或接触式测量,存在效率低、精度不足、易损伤工件等问题。随着工业4.0推进,非接触式、高精度、自动化的检测需求日益迫切。







检测要求

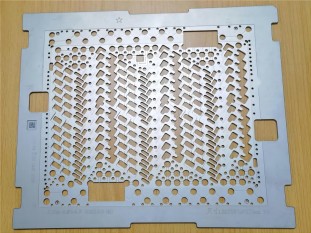

金属板,表面分布微米级沟槽结构,需检测以下参数:

① 3D图形轮廓

② 沟槽深度(槽深)

③ 沟槽间距(槽间距)

④ 沟槽形貌(表面缺陷如划痕、凹凸)

⑤ 精度要求:±2μm







检测难点



1. 微米级精度:传统接触式传感器易因机械振动或探头磨损导致误差。

2. 复杂表面形貌:沟槽边缘陡峭、反光率高,普通光学传感器易受干扰。

3. 多参数同步检测:需同时获取3D形貌、2D缺陷及尺寸数据,传统方案需多设备协同。

4. 高效扫描:大批量生产需兼顾速度与精度,避免检测成为产能瓶颈。







检测方案

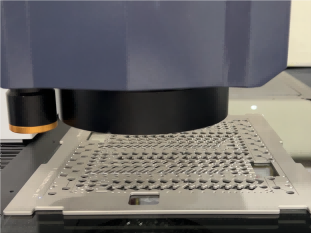

采用普密斯自研光谱共焦位移传感器检测方案,通过以下技术实现精准检测:



1. 多参数同步输出:一次扫描同时生成3D点云数据(用于沟槽高差、形貌分析)与2D图像(用于缺陷检测与槽宽测量)。3D点云精度达±2μm,2D图像分辨率支持微米级缺陷识别。



2. 光谱共焦技术优势:非接触式测量,通过光谱分析实现亚微米级位移检测,无机械磨损风险。抗环境光干扰能力强,适用于高反光金属表面。



3. 高速扫描配置:扫描间隔设置为4μm,频率设置16k,运动速度最高可以设置到64mm/s,使用2.5mm探头4.4mm线宽







方案优势





1. 超高精度与重复性:9次扫描同一位置轮廓线,数据标准重复性大部分<0.2μm,满足严苛品控需求。



2. 高效全能检测:单设备完成3D形貌、2D缺陷、尺寸参数同步检测,减少工序切换时间。



3. 非接触无损检测:避免传统接触式探头对金属表面的划伤,保障产品良率。



4. 灵活适配产线:扫描频率与运动速度可调,支持从实验室检测到高速在线生产的无缝切换。

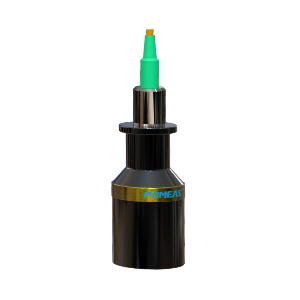

产品推荐
