360°内壁检测镜头应用-纸杯内壁杂质检测-普密斯

2026/05/05

作者:adminBOSS

一、检测背景

纸杯作为食品接触容器，其内壁洁净度直接关系食品安全与品牌形象。纸杯生产过程中，因原材料、模切、成型等工序，内壁可能出现纸屑、油墨点、粉尘或异物等杂质。传统人工目检效率低、易疲劳，而普通视觉检测难以一次性覆盖深腔体内壁。采用360°内壁检测镜头，可高效、稳定地实现纸杯内壁全方位杂质检测。

二、检测要求

1. 纸杯规格：常规尺寸，杯口直径75mm，杯身深度90mm

2. 检测内容：内壁360°范围内的各类杂质（纸毛、污点、异物等）

3. 检测精度：需清晰成像细小杂质，无盲区、无畸变干扰

三、检测方案

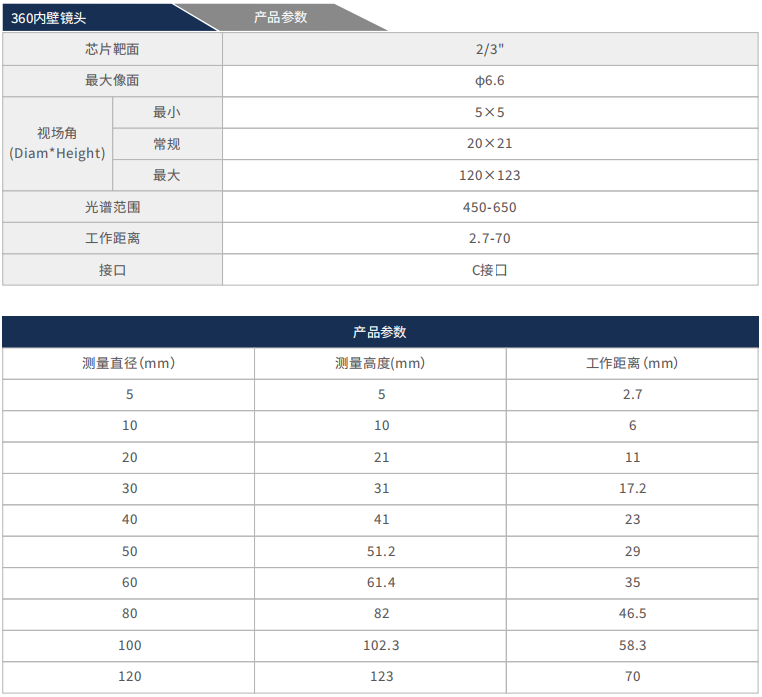

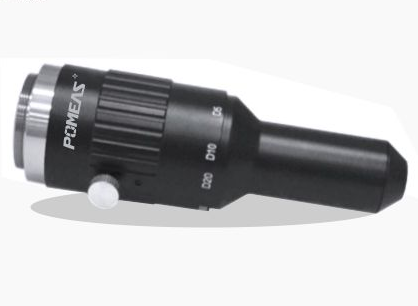

选用 360°内壁检测镜头，配合工业相机及光源，组成一体化检测模块。镜头关键参数如下：

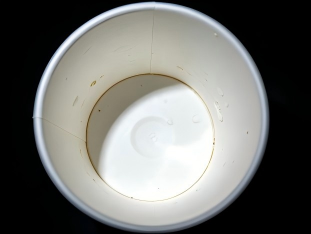

360°内壁检测镜头采用锥形反射光学设计，可将纸杯内壁全景展开为二维平面图像，一次成像覆盖整个内壁。工作距离可在2.7~70mm范围内灵活调节，以适应不同材质、颜色或反光特性的纸杯。

四、方案优势

1. 全视野覆盖，一次成像：镜头最大测量高度120mm、直径120mm，完全覆盖纸杯常规尺寸（杯口φ75mm、深90mm），可一次性获取整个内壁360°图像，无需旋转纸杯或多工位拍摄，检测效率高。

2. 工作距离可调，适应性强：工作距离调节范围2.7~70mm，支持根据纸杯材质、内壁反光特性及杂质类型灵活调整焦距，确保不同批次、不同颜色或涂层的纸杯均能获得清晰、低畸变的内壁图像。

3. 安装容差大，调试便捷：调节区间宽泛，可补偿纸杯放置的位置偏差或杯口轻微变形，降低对机械定位精度的要求，现场部署和日常维护更简单。

4. 杂质识别精准：360°无死角成像配合可调工作距离，能清晰捕捉纸杯内壁上的细小杂质（如纸屑、油墨点、粉尘等），避免因角度遮挡或对焦不佳造成的漏检。

5. 兼容多规格纸杯：最大测量能力超出常规纸杯尺寸，对于杯口≤120mm、高度≤120mm的其他异形杯（如奶茶杯、咖啡杯）也可直接检测，设备复用率高。

6. 结构紧凑，易于集成：镜头体积小巧，配合常规工业相机即可构成检测模块，方便嵌入纸杯生产线（如成型机出口、包装前工位），改造成本低。
