如何解决大高度差样品（如焊点、台阶）的自动对焦难题？

2026/05/05

作者:adminBOSS

在精密制造与电子组装领域，焊点、台阶类样品因表面存在显著的高度落差，一直是显微检测中的“硬骨头”。传统显微镜在面对这类大高度差样品时，往往需要操作者反复手动调节对焦环，在高低区域之间来回寻找清晰画面，不仅效率低下，还极易因人为判断偏差导致漏检。那么，如何有效攻克这一难题？自动对焦视频显微镜提供了一套切实可行的解决方案。

检测难点：高度差样品深浅不一，手动对焦力不从心

焊点、台阶等样品的典型特征在于其表面并非平整的二维平面，而是存在数十微米甚至数毫米的高度起伏。

例如，PCB板上的焊点中心与边缘高度差异明显，机械部件上的台阶结构则形成锐利的断层。使用普通显微镜观察时，由于景深有限，操作者只能看到某一高度平面的清晰图像——聚焦焊点顶部，底部边缘便模糊不清；

若聚焦基底平面，焊点顶端又成为虚影。要完整评估样品的形态、缺陷或尺寸，就必须频繁手动旋转对焦旋钮，在多个高度层之间反复寻找焦平面。

对于批量检测任务而言，这种“调焦—观察—再调焦”的循环操作会严重拖慢节奏，长期工作也容易引起视觉疲劳和判断失误。

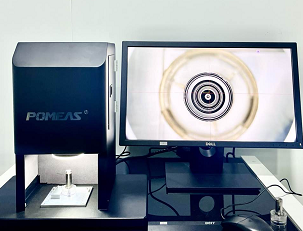

检测方案：自动对焦视频显微镜实现“一键”清晰成像

针对大高度差样品的对焦痛点，新一代自动对焦视频显微镜提供了高效智能的应对方案。

1. 一键式自动对焦算法：设备内置高速图像处理芯片和精密电机驱动系统。操作者只需轻按鼠标，显微镜便会自动驱动镜头在预设行程范围内实现快速对焦

2. 可调节的多角度光源系统：高度差样品表面往往伴随反光、阴影或漫反射不均的问题——台阶立面的暗区与焊点顶部的强反光区域容易干扰对焦精度。而自动对焦视频显微镜通常配备环形光，操作者可根据样品材质与形貌灵活调整光照亮度。例如，用低角度侧光凸显焊点边缘的轮廓特征，或用同轴光消除台阶表面的镜面反射，从而为自动对焦算法提供稳定、高对比度的原始图像，显著提升对焦成功率与重复精度。

方案优势：效率、精度与易用性的全面提升

1. 大幅提升检测效率：单次“一键对焦”耗时通常不足1秒，且无需人工干预。

2. 消除人为误差，结果更可靠：不同操作者的手动对焦习惯不同，可能导致同一焊点的高度测量值或缺陷判定出现偏差。自动对焦系统每次都以相同算法稳定寻焦，数据可重复性高，尤其适用于需要严格量化评估（如焊点高度、台阶平面度）的场景。

3. 降低操作门槛，减轻劳动强度：新员工无需长时间培训即可上手，只需放置样品、点击鼠标，即可获得清晰图像。

4. 兼容复杂样品形态：得益于可调节光源与多焦面融合技术，即使样品表面存在高反光、深沟槽或陡峭台阶，自动对焦系统仍能稳定工作。
