测量背景：

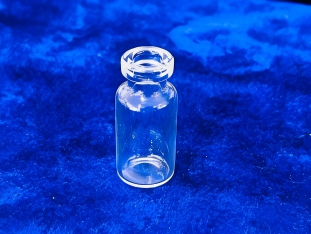

在制药行业，西林瓶作为药品的“第一道防线”，其尺寸精度直接关系到药品灌装效率、密封完整性乃至患者的用药安全。
传统的人工抽检方式不仅效率低，且易受主观因素影响，已无法满足现代高速生产线的质量控制需求。在线图像测量仪的出现，为医药包装行业提供了一把 “无形的电子卡尺” ，实现了毫米级乃至微米级的精准把控。
Part 1. 医疗用品西林瓶测量要求
西林瓶的制造工艺复杂，任何尺寸上的微小偏差都可能导致后续生产线上出现轧盖不牢、压塞移位、甚至在运输过程中破损的风险。
根据行业标准（如ISO 8362-1）及药典要求，西林瓶的关键尺寸测量要求极为严苛，主要体现在以下几个方面：
1. 瓶身外径。 这一尺寸的公差通常需控制在±0.05mm以内。偏差过大可能导致在灌装线上卡瓶，或无法顺利进入传送星轮，造成产线堵塞。
2. 瓶全高。 公差要求一般在±0.1mm以内。高度不一致会直接影响冻干工艺效果以及后续的加塞密封性，是确保药品保存环境稳定的关键。
3. 瓶口内径。 这是最为精密的部位之一，公差通常需达到±0.03mm级别。瓶口内径直接决定了胶塞与铝盖的轧盖密封性，过松会导致漏气污染，过紧则可能引起碎玻璃风险。
4. 壁厚均匀性。 偏差应控制在≤0.02mm。壁厚薄厚不匀会导致机械强度下降，在运输或搬运过程中易发生破碎。
5. 垂直度，也称歪瓶度。 通常要求≤0.2°。瓶身倾斜不仅影响外观美观，更会导致贴标不正或灌装针头碰撞瓶口等问题。
Part 2. 测量方案：在线图像测量仪
针对上述严苛要求，在线图像测量仪提供了一套全自动、高精度的解决方案。

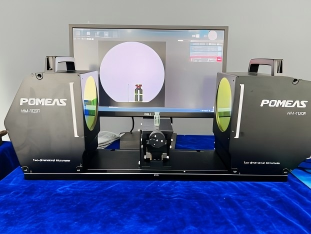

1. 光学成像系统
系统采用背光源照明或透射式光源设计。高亮平行光透过西林瓶，形成清晰的边缘轮廓。通过配备多个CCD相机或旋转机构，设备可以从瓶口、瓶底、瓶肩及瓶身等多个角度同步捕捉图像，确保无死角覆盖。
2. 核心算法处理
针对西林瓶透明玻璃的特性，先进的算法还具备以下能力：
① 自适应阈值分割：即使在低对比度环境下，也能稳定提取瓶体边缘。
② 抗干扰拟合：能够拟合残缺边缘，精准完成瓶口圆度分析、瓶底凹度测量等复杂任务。
③ 360°旋转检测：对于瓶身周身的外观缺陷，通过转瓶机构配合高速摄像，像“剥橘子”一样展开瓶身图像进行缺陷分析。

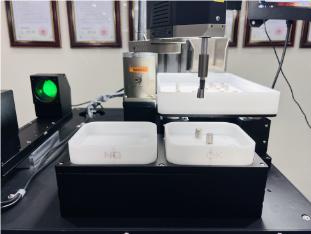

3. 数据反馈与剔除
在线检测的优势在于实时性。系统能在100%全检的同时，实时显示测量值走势图。一旦发现尺寸超差或外观缺陷，立即输出信号驱动高速气动剔除装置，将不良品从生产线上移除，形成闭环质量控制。

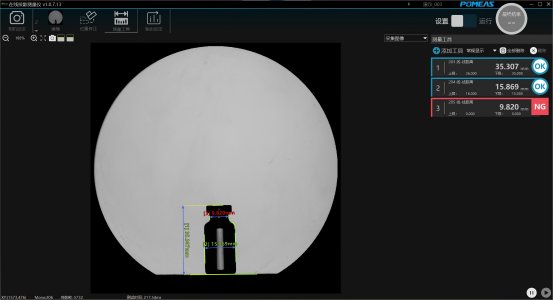

Part 3. 测量结果图片展示
技术方案
MORE+您可能也对以下信息感兴趣

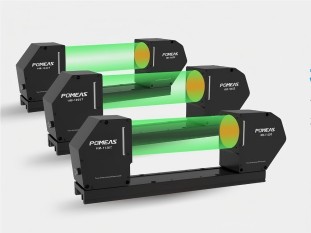

在线图像测量仪HM-1040
