从光纤到微型螺母，HM-1006在线图像测量仪的应用实践

2026/07/06

作者:adminBOSS

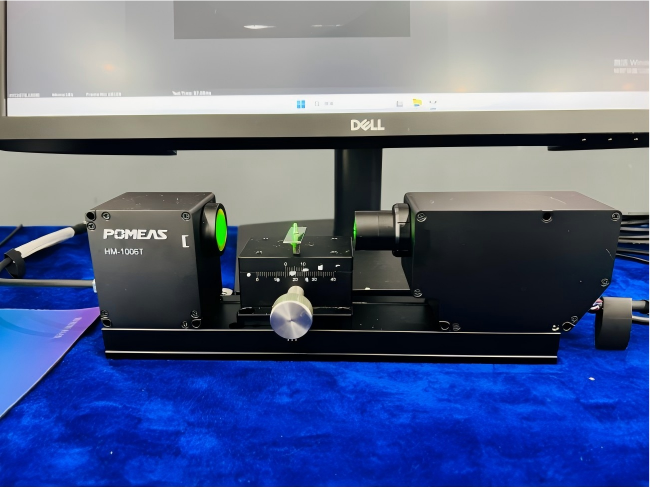

在光通信领域，一根光纤的直径偏差可能导致信号衰减增大、连接损耗超标；在精密紧固件行业，一粒微型螺母的尺寸失准就会造成装配失效。这些挑战共同指向一个核心需求：对6mm以内的微型产品实现高速、高精度、无损伤的在线测量。在线图像测量仪HM-1006针对这一需求提供了一套成熟可靠的解决方案。

案例一：光纤线直径的在线全检。通信光纤裸纤直径仅125微米，涂覆层后约为250微米，生产速度往往高达每分钟上千米。任何轴向的直径波动都可能造成整段报废。HM-1006架设于拉丝或筛选复绕产线上，利用高频帧相机与专用物方远心镜头持续采集图像，通过智能边缘识别实时计算光纤外径。系统能以每秒数十次的频率输出测量值并绘制直径趋势图，一旦波动超出预设阈值，立刻向牵引设备发出调速或停机信号。这种闭环控制使光纤外径一致性显著提高，同时非接触测量完全避免了对脆弱光纤的机械损伤，根除了接触式量具带来的停机擦拭、探头磨损等维护难题。

案例二：高精密螺母多尺寸并行检测。某精密电子工厂生产用于微型调焦机构的黄铜螺母，外径仅2.0mm，内螺纹小径0.8mm，且要求内外圆同心度误差不超过10微米。过去使用工具显微镜逐项测量，不仅速度慢，高度依赖检测人员经验，且无法实现全检。引入HM-1006后，工件经振动盘自动排列、玻璃转盘送入测量工位，仪器一次拍摄即可同时获取外径、内径、同心度乃至六角对边尺寸。测量数据即时对比标准公差模板，合格品继续流转，不良品自动吹气剔除。单件测量节拍小于0.5秒，每天可完成数十万件的全检，并自动生成SPC分析报表，使制程能力指数跃升到1.67以上。
