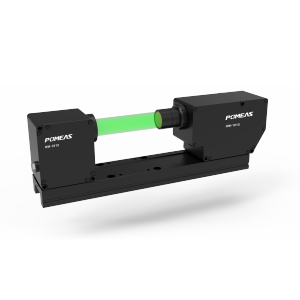

在微型零件制造中，尺寸的微小偏差往往直接影响整机性能。光纤线直径的均匀性、高精密螺母的螺纹参数，都要求微米甚至亚微米级的检测精度。在线图像测量仪HM-1006正是针对这类6mm以内小尺寸产品而研发的非接触式测量利器。

HM-1006采用远心光学系统，有效消除普通镜头存在的透视畸变，确保视场边缘和中心成像同样清晰、比例一致。其最大测量范围覆盖直径6mm视场，能够完整捕捉微型零件的轮廓。仪器搭载先进的亚像素边缘提取算法，可自动识别光纤、圆柱体、多边形件的外径、内径、间距等几何特征，重复测量精度达到微米级，轻松满足严苛的公差要求。

针对产线高速节拍，HM-1006具备极快的测量响应。操作者只需将产品置于测量区域，一键触发或由传感器自动触发，即可在毫秒级时间内完成全部尺寸判定，并实时显示GO/NG结果。整个过程无需人工对焦、定点，大幅消除人为误差。设备支持数据统计与趋势分析，所有测量结果都能按批次、时间标记并导出，为质量追溯提供完整记录。

在光纤线直径测量中，光纤通常外径仅有数百微米，传统接触式量具容易划伤表面或导致微小弯曲。HM-1006通过平行背光照明获取清晰边缘，以非接触方式精确提取轮廓，同时可以在线连续监测生产过程中的外径波动，一旦超出公差立即输出报警信号，帮助操作者及时调整拉丝工艺。对于高精密螺母，如手机摄像头模组使用的微小型螺母，外径、对边、内螺纹小径及同心度都需要管控，HM-1006一次成像即可同时完成多项尺寸测量，相比传统投影仪或工具显微镜效率提升数倍。

HM-1006坚固的工业设计使其可直接嵌入自动化产线，配合PLC或机械手实现全检。仪器内置丰富的通信接口，无缝对接MES与ERP系统，真正实现测量数据驱动品质提升。对于精密电子、光通信、钟表制造、医疗器械等需要微米级在线检测的行业，HM-1006正以小视野承载高精度检测的大价值，成为微型零部件质量守门人。
