在自动化产线中,继电器与PCB板的精密装配始终是品质管控的关键环节。如何确保继电器引脚与PCB板定位孔、定位标记的亚微米级对准,直接关系到后续焊接良率与整机性能。

检测痛点与精度门槛
产线要求视觉系统在高速节拍下,稳定输出继电器定位孔中心坐标及角度偏差,并将数据实时传递至贴装执行端。其中,定位孔的重复检测精度需控制在 0.015mm 以内,而板上辅助定位线的轮廓偏差则须优于 0.025mm。这一精度等级对成像系统的畸变控制、算法抗干扰能力提出了双重挑战。
硬件选型组合策略

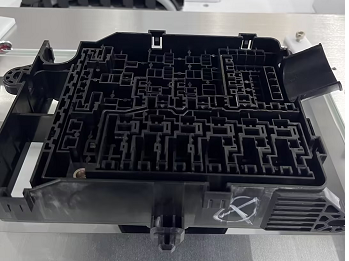

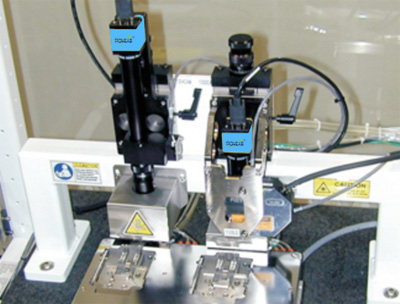

为兼顾大视野与低畸变,前端采用 高分辨率标准远心光路,配合 千兆以太网工业级面阵相机,确保物方分辨率满足亚像素细分需求。照明模块选用 多角度环形LED光源,通过调节光强与角度,在继电器金属表面与PCB阻焊层之间制造理想灰度对比,使定位孔边缘和定位线特征清晰可辨。
软件算法处理流程
1. 触发采图与预处理
外部PLC同步信号触发光源频闪,相机瞬时抓拍当前工位图像。软件自动对原始图像进行噪声滤波与对比度增强,消除环境杂光干扰,为后续定位奠定干净数据基底。
2. 特征定位与精细匹配
内置 专业几何定位工具(PatMax系列算法),采用模板匹配与边缘梯度分析相结合的策略,在ROI区域内快速锁定定位孔圆心及定位线中心。该工具具备旋转、缩放及亮度变化下的鲁棒性,单像素细分精度可达 1/40 pixel,有效应对来料轻微角度偏转。
3. 坐标换算与数据交互
完成图像空间到物理空间的标定转换后,系统将X、Y、Rz偏移量打包为自定义协议数据包。通过 RS232、RS485 或工业以太网(Ethernet/IP) 与下游贴装控制器实时通讯,支持MODBUS等主流现场总线,确保每次对位指令的延迟稳定在毫秒级。
