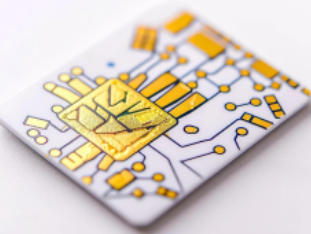

随着高频通讯、射频精密电子产业高速发展，陶瓷基高频PCB板凭借导热性能优异、高频信号传输稳定、耐高温、低损耗等核心优势，成为高端精密电子设备的核心基材。此类电路板结构精密、尺寸公差极小，尤其金手指区域的成型精度直接影响电路板的导通性能与产品稳定性，因此生产过程中的视觉检测，对成像清晰度、倍率精度、尺寸量测准确度及检测效率均有着极高的行业标准。

一、客户检测需求

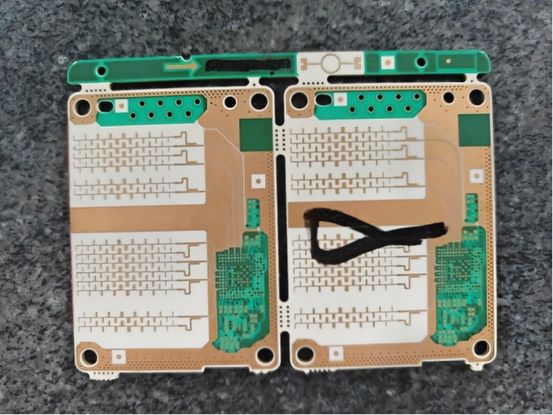

本次检测核心针对陶瓷基高频PCB板金手指区域开展全维度精密检测，企业需要通过专业视觉设备，清晰采集电路板金手指全域图像，精准呈现金手指边缘轮廓与陶瓷基底基材细节，同时完成金手指线宽的高精度尺寸量测，严格把控产品成型精度，杜绝不良品流入下一生产环节。

二、行业检测痛点

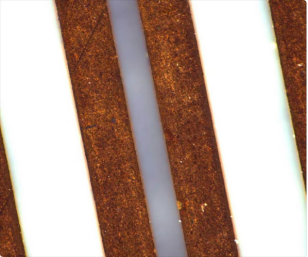

本次待检测的陶瓷基高频PCB板金手指为上下双层特殊结构，整体呈现上窄下宽的形态特征，单边尺寸差值仅为0.005mm，微米级的尺寸差异对成像倍率与画质清晰度要求极高，必须依托高倍率光学设备才能精准区分双层金手指的边缘边界。

传统视觉检测所使用的变倍镜头，光学倍率上限无法满足该场景的高精度分辨需求，高倍观测下画面容易出现边缘虚化、细节模糊、对比度不足等问题，难以精准识别双层金手指边界。同时，传统定焦镜头适配性单一，检测过程中需要频繁更换镜头、反复校准标定，不仅检测精度无法保障，还大幅增加了工序耗时，难以适配工业化批量检测的生产需求。

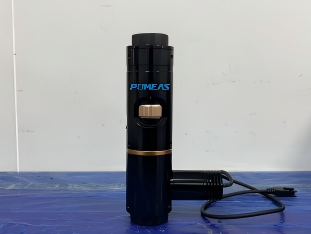

三、普密斯14K变倍镜头解决方案

针对陶瓷基高频PCB板的精密检测难点，普密斯14K变倍镜头凭借优异的光学性能与专属技术优势，提供高效、精准、稳定的一体化视觉检测解决方案，完美攻克行业检测短板。

镜头搭载超大跨度光学变倍范围，可自由切换视野倍率，兼顾大范围扫查与微米级精密检测双重需求。同时设备搭载绝对零位控制技术，可保障镜头每次复位回零后倍率高度一致，彻底规避倍率偏移、标定误差等问题，从根源上保证每一次成像的稳定性与检测数据的准确性。

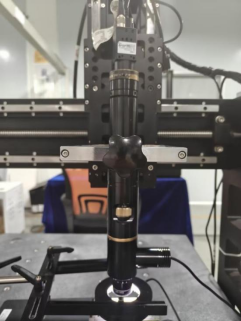

在实际检测流程中，镜头可实现双模式高效检测作业：通过14X变倍镜头的低倍大视野模式，快速完成整块PCB板金手指区域的全局扫查，精准定位所有检测区域，完成全域初筛；随后无缝切换至高倍模式，对金手指边缘、线宽尺寸进行精密量测，同时完成表面缺陷细致复检，一站式完成全部检测工序。

四、方案应用优势与效益

相较于传统定焦镜头的繁琐操作，普密斯14K变倍镜头无需频繁更换设备、反复标定校准，极大简化了检测工艺流程，显著提升检测效率。

14X变倍镜头适配性极强，可广泛应用于产线在线批量检测、二次元闪测精密工位等多种应用场景，兼顾高精度、高稳定性、高效率三大核心优势，有效助力企业实现PCB板质检自动化、标准化、精细化生产，全面提升产品良品率与生产线整体产能，为高端精密电子制造品质升级提供可靠的视觉设备支撑。
