一台搭载双远心光学系统和智能边缘算法的桌上型高精度图像测量仪IMAGE 3，仅需一键即可完成手机镜头磨切片复杂尺寸的精确测量，精度高达0.001mm，让批量检测既快又稳。

检测背景

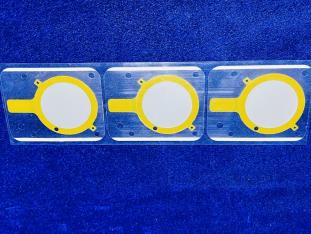

在现代智能手机的摄像头模组中，模切件起着关键的固定与贴合作用。镜头内部的镜片、镜筒、滤光片及遮光片等微小元件，依赖高精度的模切件与机壳精密粘接，确保元器件在使用过程中不脱落、不产生位移。这些模切件的尺寸多在零点几毫米量级，其轮廓精度直接决定了镜头的光学对中、密封性乃至成像品质。随着手机摄像头向多摄、高像素持续演进，模切件尺寸的微小偏差就可能导致镜头组件偏移或漏光，因此，对其进行微米级尺寸全检已成为产线质量管控的必选项。

检测痛点

痛点一：微小尺寸精度要求极其严苛。 镜头内部待测的模切件开口、定位边等特征尺寸通常落在0.2mm~0.5mm之间，关键结构的公差带仅±5μm。普通影像测量系统容易因镜头倍率偏差而引入非线性失真，若远心镜头选型或光路适配不当，测量结果会直接产生数微米级的固有误差，根本无法满足公差要求。

痛点二：切片成像边界识别困难。 镜头磨切片往往由镜片、镜筒、滤光片等多种异质材料叠构而成，不同材质的反光特性差异悬殊。高反光的金属表面、低反差的黑色树脂层、透光与半透光界面相互交叠，使得边缘极易出现虚影、杂光或细微划痕干扰。传统灰度边缘提取算法难以区分真实轮廓与伪边缘，常常导致边界定位跳动，尺寸判定出现偏差。

痛点三：景深与视场难以兼顾。 镜头磨切片并非理想平面，其本身带有台阶、凹槽和叠层，存在明显的高度落差。普通工业镜头的景深有限，无法在一帧画面内同时清晰捕捉到不同高度平面的待测边缘，操作人员必须反复升降对焦、分区拍摄，不仅测量节拍大幅延长，还引入了多次对焦的重复性误差，严重拖慢检测效率。

痛点四：批量测量稳定性不足。 手机镜头产线月产能动辄百万级，传统接触式测量探针极易划伤柔软的切片表面，而人工影像测量依赖人员对焦、选边，重复性差，不同人员甚至同一人员不同时段的测量结果都可能波动。同时，多尺寸、多公差的全参数输出若不能同步完成，根本无法适配产线大批量、快节拍的实时全检需求。

解决方案

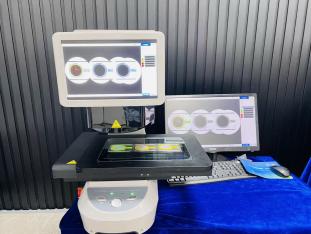

针对上述痛点，高精度图像测量仪IMAGE 3提供了理想的“一键式”解决方案。该设备专为产线线边快速尺寸测量而设计，将双远心光学系统、多角度程控光源、高分辨率工业相机与强大边缘算法集于一体。

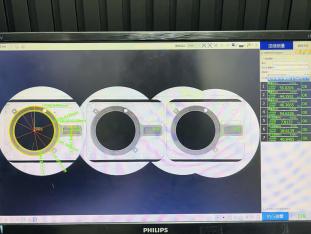

操作时，只需将待测的手机镜头磨切片放置在载物台上，按下启动键，系统便会自动完成对焦、打光、拍摄和全部尺寸的提取——测量精度稳定达到0.001mm。无论是不同高度的台阶边缘，还是高反光与低对比度材料混合的复杂场景，都能在瞬间同步完成多部位测量，所有检测数据自动输出，完全免去了人工对焦和边界判读的烦恼。

方案优势

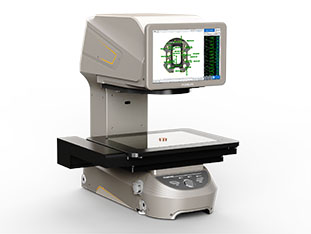

优势一：小巧稳健，一键贯通全流程。 设备采用紧凑的桌上型架构，体积小巧，可灵活搬运至任意产线线边，不占用宝贵空间。放置就绪后，仅需按下一键即可触发测量，无需繁琐的找基准、调参数。同时，它可无缝对接现场IO信号，实现自动上下料触发全自动测量，测量报告自动上传至客户数据管理系统，打通从测量到数据追溯的完整闭环。

优势二：双远心光学与智能光源，精准锁定真实边缘。 测量仪配备双远心镜头，有效消除透视畸变和倍率波动，无论切片在景深范围内如何微小浮动，成像尺寸都恒定真实。两颗1200万像素工业相机配合自动升降的多角度表面光，能够对金属、黑色树脂、镀膜玻璃等不同材质智能匹配最佳照明组合。配合自主研发的强大边缘检测算法，轻松实现表面光寻边，对微小划痕、虚影等干扰进行过滤，精准提取真实轮廓，让每一条边缘都清晰可辨，从源头保证高精度。

优势三：极速测量，操作编写零门槛。 系统测量速度极快，1秒内即可完成多达100个部位的尺寸测量，完全匹配产线节拍。软件界面采用简洁直观的图形化设计，测量程序编写只需点击特征图元，拖拽设定即可完成，报告参数设定同样一目了然。新员工经过简短培训就能独立操作，大幅降低了对测量人员的技能依赖。

优势四：人员无关的高重复性，确保结果一致。 因为全程由设备自动对焦、自动打光、自动提取边缘，测量过程完全排除了人为干预。无论是早班还是晚班，无论哪位操作人员按下启动键，都能获得完全一致的检测结果，重复性精度极为出色。这一点在批量生产中尤为重要，让出货品质判断拥有了稳定、可信的数字化依据。
