晶圆检测中如何利用显微系统提高精度？

2026/07/27

作者:adminBOSS

在半导体制造流程中，晶圆检测是把控产品良率的核心关卡。随着制程工艺持续向纳米级精进，晶圆表面线路与结构愈发精细，微米级甚至亚微米级的裂纹、颗粒污染、刻蚀偏差都可能导致芯片功能失效，传统检测手段已难以兼顾高精度与高效率的量产需求。搭载高品质变倍镜头的显微系统，正成为晶圆检测环节突破精度瓶颈的核心方案。

晶圆检测的精度痛点：微纳缺陷易漏检

晶圆制造历经光刻、刻蚀、沉积等数十道工序，过程中极易引入各类微小缺陷。这类缺陷尺寸极小、形态多样，人工目检效率低下，且易受人员状态影响出现漏检、误判；普通光学检测设备受限于分辨率与对焦能力，面对晶圆表面细微起伏与高密度结构，难以稳定输出清晰成像，无法准确定性、定量缺陷，直接制约检测精度与制程优化效率。

高分辨率变倍成像，精准捕捉缺陷细节

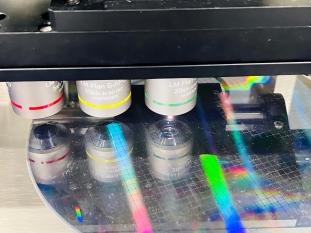

显微系统的检测精度，首先建立在高质量光学成像之上。搭配连续变倍镜头的显微设备，可在宽倍率范围内实现无级变倍，无需更换镜头就能完成从晶圆全局概览到局部缺陷放大观测的无缝切换。高解析力光学设计能够清晰还原晶圆表面微纳结构，精准识别隐裂、微颗粒、刻蚀不均等各类缺陷，真实呈现缺陷的形态、尺寸与分布特征，为后续缺陷分析提供可靠图像依据，从源头降低微小缺陷的漏检率。

激光自动对焦，保障批量检测一致性

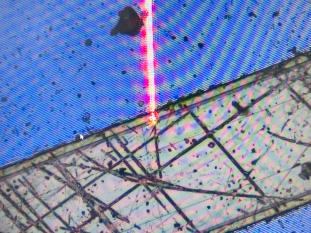

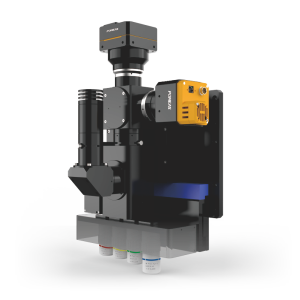

检测精度的长期稳定，依赖高效可靠的对焦机制。激光自动对焦显微系统采用主动激光测距对焦原理，突破传统手动对焦、被动对焦的局限，可在毫秒级时间内快速锁定最佳焦平面。针对量产场景中常见的晶圆翘曲、厚度公差、工位高度偏差等问题，激光自动对焦可实时补偿高度差，确保每一处检测区域都处于清晰焦面，避免因对焦偏差导致的缺陷误判。整套过程无需人工干预，大幅提升批量检测的重复性与一致性，适配产线在线高速检测节奏。

落地应用：以精度提升带动良率增长

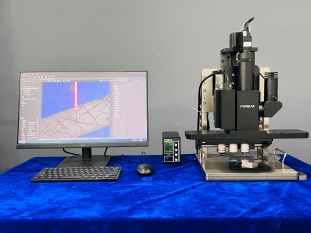

在晶圆量产检测场景中，这套显微系统可嵌入多道工序完成在线抽检或全检。系统采集的高清图像可配套视觉算法完成缺陷自动分类与坐标定位，检测数据可对接生产管理系统，帮助工艺人员快速定位问题工序、调整制程参数。相比传统检测方案，搭载变倍镜头与激光自动对焦的显微系统可显著提升微小缺陷识别率，同时缩短单颗晶圆检测时长，在提高检测精度的同时，有效降低晶圆报废率，助力产线良率稳步提升。
