光纤组件在连接与传输中一旦出现崩口、裂纹或端面损坏，会严重影响信号质量。为此，我们搭建了一套简易的显微成像检测方案，能够在40倍至190倍下清晰观察到光纤端面的细微缺陷，且放大倍率可按需调整。

方案配置

1. 镜头：采用6.5倍连续变倍镜头，并加装0.5倍附加镜，实现灵活的大范围倍率调节。

2. 相机：200万像素智能相机，自带自动对焦功能，无需反复手动调焦，即可快速锁定光纤端面细节。

3. 光源：使用平面底光源，从底部均匀照明，让崩口、缺口等损伤部位呈现高对比度。

4. 软件：配套显微成像图像系统，支持实时预览、冻结、对比度调节和尺寸标注。

检测效果

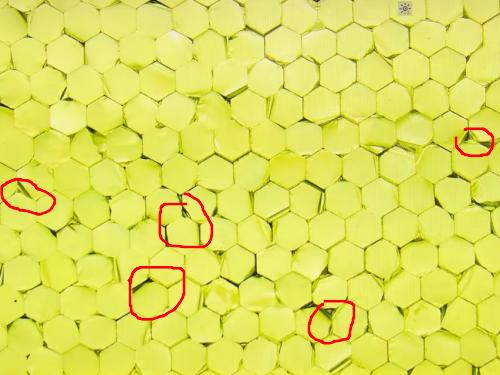

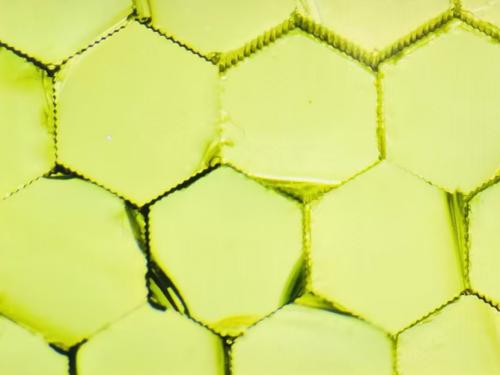

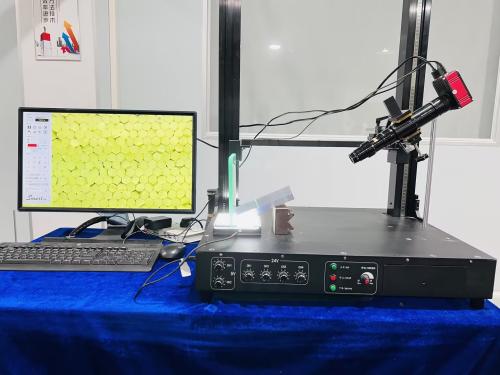

光纤组件置于平面底光源上，变倍镜头与智能相机协同工作，自动对焦迅速捕获端面图像。在40倍下可总览整体轮廓，逐步放大至190倍后，微米级的崩口和裂纹清晰可见。系统成像锐利，边缘无畸变，辅以图像系统自带的测量功能，可对缺陷大小进行定量判断。整个检测过程简单高效，对操作人员无特殊技能要求，适用于产线抽检与来料检验。
