针表微小零件300多项尺寸怎么测才能稳定在0.01mm？

2026/08/03

作者:adminBOSS

被测物

腕表机芯核心零件，如主夹板、擒纵轮、摆轮、小夹板等。零件尺寸微小，几何特征复杂，包含多孔系、台阶面、曲面轮廓与狭窄环槽，属于典型的高价值微型精密金属件。

检测要求

单件零件需检测长、宽、圆、弧度、高度及位置度等300余项尺寸参数。精度等级0.01mm，真正的挑战不在于极限分辨率，而在于大批量产环境下的测量稳定性——要求同一特征连续重复测量数据高度一致，不允许漂移或偶发跳变，以避免高价值零件的误判和报废。

检测方案

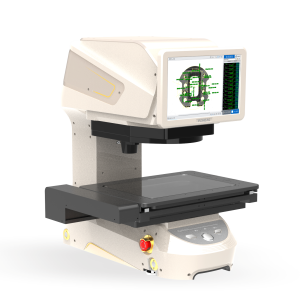

采用高精度图像测量仪Image 3 Pro-H作为核心平台，在Z轴集成光谱共焦传感器，实现二维影像测量与三维高度非接触式检测的一体化。为解决微小零件装夹易倾斜、基准难统一的痛点，专门设计了一套精密治具。治具底板经研磨具备极高平面度，提供与零件设计基准完全一致的测量基准面，零件放入后依靠自重或柔性压板即可贴合，从根源上消除装夹误差，确保高度、位置度等关联尺寸的测量具有统一基准。

检测流程

1. 装夹定位：操作员将零件放入治具，轻推使零件靠紧基准面，无需任何手动对焦与调平。

2. 程序启动：调用预设的自动化测量程序，设备随即进入全自动运行模式。

3. 复合测量执行：首先，图像测量系统自动对焦并捕捉零件边缘，一次扫描即可提取长度、宽度、孔径、圆度、弧半径等二维轮廓参数；随后，光谱共焦测头按编程路径移动，对台阶高度、孔深、凸台高度等特征进行逐点快速采值，测头光斑微小，可深入微细结构并不损伤零件表面。

4. 数据融合与报告：测量软件将二维坐标与高度数据融合到同一空间坐标系，自动计算出位置度等空间尺寸，完成全部300余项参数的评价。结果实时以绿/红标识合格与超差项，并生成完整检测报告。

5. 稳定输出：整个测量过程无人为干预，治具统一基准结合设备硬件补偿，使同一点位反复测量结果的波动幅度远小于公差带，彻底满足0.01mm级别的稳定测量需求，有效支撑大批量针表零件的高质量质控。
