低畸变远心镜头之所以适合精密测量，核心结论是：它能同时抑制图像畸变和物距变化带来的成像误差，让测量尺寸更接近真实值，因此在精密尺寸校准、外观缺陷检测和微小零件测量中具有明显优势。
一、普通镜头在测量中的局限
普通工业镜头遵循近大远小的透视规律。当工件摆放高度略有变化、振动导致工作距离波动，或不同批次零件厚度不一致时，同一实际尺寸在图像中会呈现不同像素数，测量结果随之漂移。此外，普通镜头边缘畸变较大，圆形边缘可能变成椭圆，直线可能弯曲，需要额外算法校正，但校正本身也会引入误差。
二、远心设计如何稳定放大倍率
远心镜头通过将孔径光阑置于物方焦平面附近，使进入镜头的主光线基本平行于光轴。这样只有近似平行于光轴的光线才能成像，物体在景深范围内前后移动时，成像大小几乎不变。对测量系统而言，这意味着即使工作距离存在轻微波动，像素当量依然稳定，重复测量精度更高。
三、低畸变为什么关键

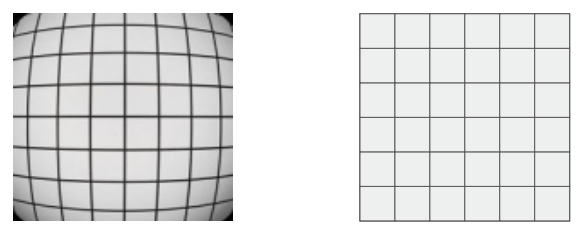

畸变是镜头对不同视场位置放大倍率不一致造成的。低畸变远心镜头通常把畸变控制在极小范围，画面中心和边缘的比例关系更一致。相机标定后，可以直接用固定像素当量进行尺寸换算，不必依赖复杂的畸变模型，也减少了标定误差传递。对于需要检测圆形度、直线度、间距等几何参数的场景，低畸变能保证测量算法输出更可靠。
四、实际应用中的价值

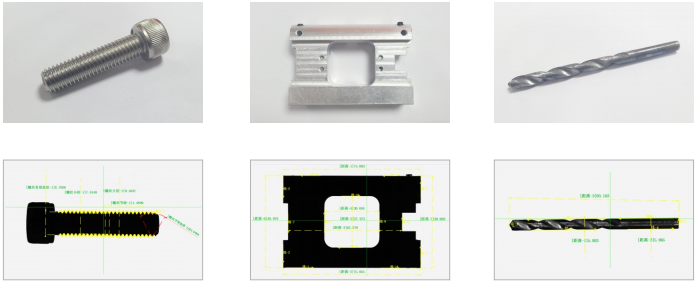

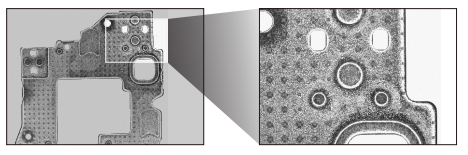

在微小孔径、连接器引脚间距、精密冲压件轮廓、精密注塑件尺寸等检测中，低畸变远心镜头能提供高对比度、低变形的图像，使边缘定位达到亚像素精度。即便零件存在一定高度差或装夹位置偏差，也不会因物距变化而明显影响测量结果。这提升了在线检测的稳定性和设备兼容性。
需要提醒的是，远心镜头选型时要让镜头口径大于被测视野，并配合合适的平行或同轴照明，否则边缘光线会被遮挡，影响成像质量。同时应依据视野、工作距离、景深和相机靶面综合选择，而不是仅看分辨率参数。
