一、光谱共焦位移传感器PCB锡膏厚度检测核心原理
光谱共焦位移传感器依托白光色散与共焦成像原理实现高精度测量：宽光谱白光经特殊透镜组色散后，不同波长的光会在光轴方向形成连续的单色焦点，仅焦点恰好落在锡膏表面的特定波长光会被反射回光谱仪，系统通过解码该波长即可精准计算出锡膏表面的距离值，结合差分测量法同步采集PCB裸基板的基准面数据，做实时差分运算后直接得到锡膏的净厚度，测量分辨率可达亚微米级别。

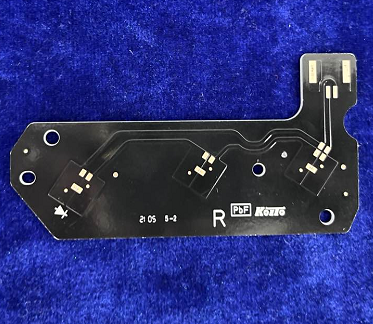

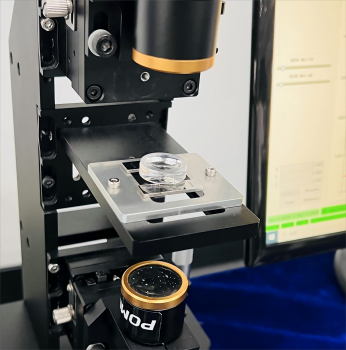

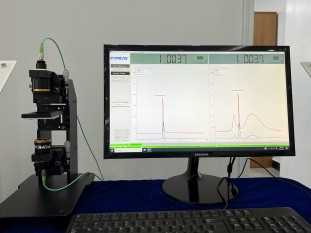

测量方式不受光线强度波动、PCB焊盘表面反射率差异的干扰，即使在SMT产线的轻微振动环境下，双探头同步采集的差分运算也能抵消大部分同向振动带来的位移误差，保障检测数据稳定性。
二、锡膏厚度检测的核心判定标准
- 厚度公差：常规SMT产线锡膏厚度公差需控制在±15μm以内，采用SPI全检场景下精度要求提升至±10μm，超出范围即判定为少锡或多锡缺陷。
- 印刷形态：锡膏需居中覆盖焊盘，无偏移、连锡、凹凸不平、拉尖等异常形态，焊盘覆盖率需≥90%，避免后续焊接出现虚焊、桥接问题。
- 均匀性要求：同一块PCB板上不同焊盘的锡膏厚度差需控制在5μm以内，保障所有元件的焊接一致性。
三、SMT贴片后全维度缺陷检测方案
光谱共焦位移传感器可在贴片完成后同步完成多维度精密检测，覆盖用户指定的所有缺陷类型：
- 元件偏拉检测：通过传感器采集元件表面与焊盘基准面的三维坐标，计算元件X/Y轴偏移量，片式元件偏移量超过元件宽度25%、QFP等精密封装元件偏移量超过引脚宽度15%即判定为偏拉缺陷。
- 贴反/极性反向检测：依托高精度三维轮廓扫描，识别元件引脚布局、极性标识的空间位置，快速判定元件是否反向贴装，尤其适配LED、电解电容等有明确极性要求的器件。
- 缺件/错件检测：通过预设的标准元件高度数据库，比对贴装区域的实测高度数据，无元件覆盖的区域判定为缺件，高度与标准值偏差超过阈值则判定为错件。
