连续变倍镜头凭借无极倍率调节与高分辨率成像特性，已成为液晶面板定位检测的核心光学方案，可在不更换镜头的前提下实现大视野粗定位与高精度细检测的无缝切换，检测效率较定焦方案提升60%以上。
在液晶面板生产的阵列、彩膜、成盒、模组等数十道工序中，高精度定位是确保后续贴合、曝光、切割等工艺准确执行的前提。传统定焦镜头往往面临"看得广就看不清、看得清就看不全"的矛盾：低倍率下视野虽大，但微米级定位标记难以精准识别；高倍率下细节清晰，却需要多次移动拍摄才能覆盖整块面板，效率低下且易引入机械误差。
连续变倍镜头通过内部多组透镜的相对移动，在保持像面稳定的同时实现倍率连续调节。其核心原理基于机械补偿机制：变倍组镜片沿光轴移动改变系统焦距，补偿组镜片按精密凸轮曲线同步位移，抵消变倍过程中像面的漂移。这一设计使得镜头在0.7×至4.5×甚至更宽的倍率范围内连续无极变化，且全程成像清晰、中心偏移量极小。部分电动型号通过微处理器控制多组镜片联动，可实现毫秒级倍率切换与亚微米级重复定位精度。

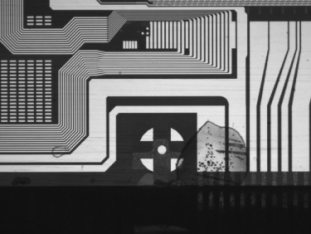

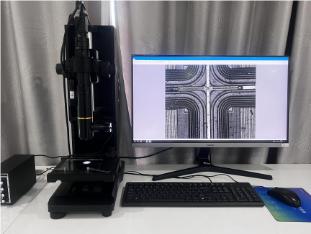

在液晶面板定位检测中，这一特性带来了显著的应用优势。检测时，系统先以低倍率大视野快速捕捉面板整体轮廓和对位标记，完成初步定位；随后平滑切换至高倍率，对靶标、引脚、孔位等关键特征进行微米级精确定位测量。整个过程无需更换镜头或移动相机，避免了多次装夹引入的误差，单次检测周期可缩短至数十毫秒。

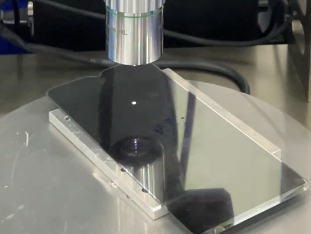

此外，连续变倍镜头普遍采用低畸变、高分辨率的光学设计，TV畸变可低至0.05%，分辨率可达63-180lp/mm，配合同轴落射照明系统，能够在高反光的玻璃基板表面清晰呈现Mark点、线路边缘等细微特征。远心设计的变倍镜头远心度可控制在0.05°以内，进一步消除了因面板微小翘曲导致的测量偏差。
技术方案
MORE+您可能也对以下信息感兴趣

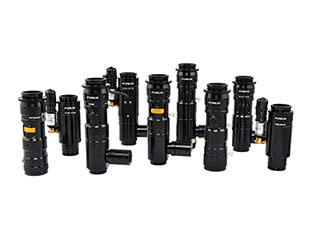

14X连续变倍镜头 LZH-14105-K
