4K变倍镜头是当前半导体芯片对位检测场景中，兼顾高精度、宽视野与高检测效率的核心光学方案，能有效解决传统检测设备在微尺寸芯片对位中的成像模糊、效率不足等痛点。
芯片对位检测背景
随着半导体工艺迭代，芯片集成度持续提升，封装引脚、金线、金手指等关键结构的尺寸不断缩小，微米级的对位偏差就可能导致整批芯片报废。传统检测方案受限于镜头分辨率与成像视野的矛盾，要么高倍下视野过小需要多次拼接，要么宽视野下细节丢失，无法满足高速产线的全检需求，芯片对位检测的精度与效率平衡成为行业普遍难题。
芯片对位检测用途
芯片对位检测贯穿半导体生产全流程，覆盖晶圆切割前的标记对位、封装阶段的引脚精准校准、SMT贴片时的芯片位置校正，以及成品出厂前的外观缺陷复核等多个环节。它能精准识别芯片表面的对位标记，修正机械运动带来的位置偏差，保障后续键合、焊接、封装等工序的精度，从源头降低芯片生产的不良率。
4K变倍镜头应用在芯片对位检测

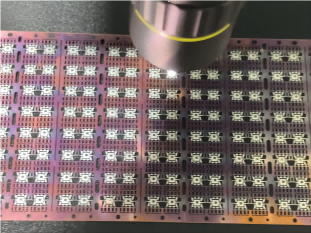

针对芯片对位检测的核心需求，4K变倍镜头凭借连续无级变倍的特性，可在0.68×-5.0×的倍率区间灵活切换，低倍下覆盖更大视野，单次成像即可完成多颗芯片的粗对位，无需多次拍摄拼接，检测效率大幅提升；

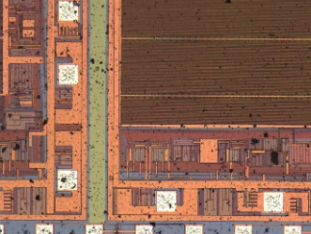

高倍下可实现2.8μm的物方分辨率，清晰捕捉微米级的对位标记与边缘细节，避免传统镜头高倍下画面模糊的问题。

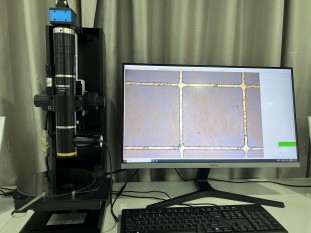

搭配外置同轴光源与大靶面千兆网工业相机，这套方案能有效凸显芯片表面的对位特征，提升画面对比度，成像无拖影、传输速率稳定，完全适配半导体产线的高速自动化检测节拍。

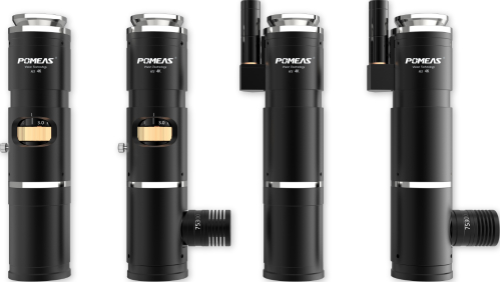

同时它的模块化设计支持多种相机接口，可灵活适配不同尺寸的传感器，在针尖瑕疵检测、晶圆外观复检等同类精密场景中也能快速复用。
