针对微型震动马达尺寸检测中人工测量效率低、易损伤产品、数据一致性难以保证等实际问题，采用在线图像测量仪HM系列可以形成一套快速、非接触、可追溯的测量方案。测量程序设定完成后，操作人员只需将马达放置到测量平台中，设备即可自动识别产品特征并输出外径、高度、轴伸长度、焊点高度等多项关键尺寸及判定结果，适合批量生产过程中的首件检测、巡检与出货全检。

一、微型震动马达检测背景

微型震动马达广泛应用于智能手机、智能穿戴设备、游戏手柄、触觉反馈模组以及小型按摩器具等产品中。随着终端产品向轻薄化、小型化发展，微型震动马达的体积越来越小，结构也越来越紧凑。常见规格直径从几毫米到十几毫米不等，部分型号还带有偏心轮、端盖、轴伸和引线焊点等复杂结构。

由于马达尺寸小、产量大，传统检测方式面临明显压力。接触式量具容易造成产品表面划伤或微小形变，人工读数存在误差，而且多尺寸分别测量耗时较长。尤其在大批量生产过程中，仅靠人工抽检很难及时发现尺寸偏移，容易造成批次性不良。因此，需要一种更高效的尺寸检测方式，在不接触产品的前提下快速获取多项尺寸数据。

二、微型震动马达尺寸检测要求

• 直径：影响装配配合，公差往往控制在几微米到十几微米。

• 高度：关系到模组空间堆叠，需保证批次一致性。

• 轴伸长度：影响后续偏心轮或转子的装配位置。

• 轴径尺寸：与轴承、轴套或配合孔相关，精度要求较高。

• 端盖台阶高度：用于限位和装配定位。

• 焊点高度与位置：影响焊接可靠性和空间避让。

• 偏心轮外径与相对角度：部分马达带有偏心振动结构，其相对位置也需要监控。

这些尺寸如果采用人工工具逐项测量，不仅操作繁琐，而且对于微小焊点、台阶和轴伸等位置，量具接触困难，测量重复性不高。因此，检测方案需要具备多尺寸同步测量、非接触成像、高重复精度以及快速数据输出能力。

三、在线图像测量仪测量微型震动马达的应用方式

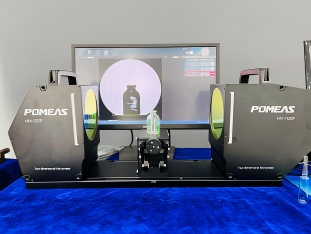

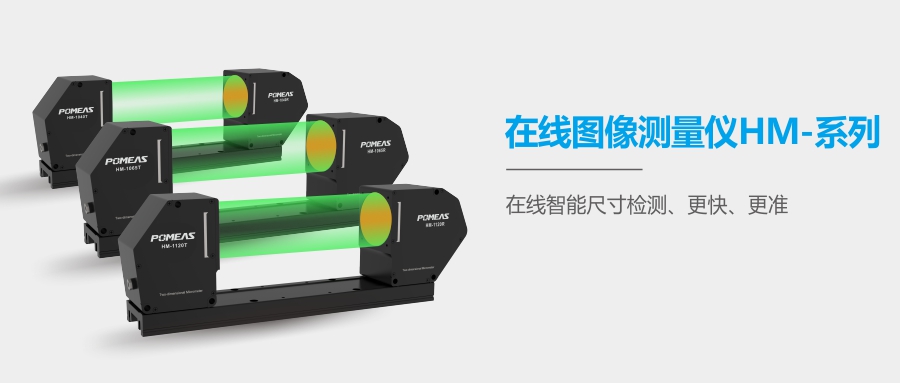

在线图像测量仪HM系列采用光学成像与图像处理方式，可以对微型震动马达进行快速尺寸检测。

根据产品图纸和检测需求设定测量程序，包括选取测量特征、设定公差范围和判定规则。程序可以保存并重复调用，同一型号产品无需重复编程。

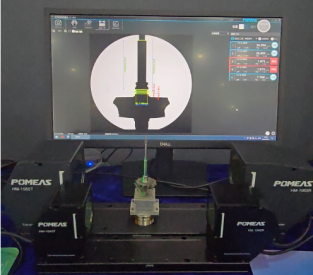

测量时，操作人员只需将产品放置在测量平台中，无需进行精密装夹或逐项对位。设备会自动识别产品位置，完成边缘提取、特征匹配和尺寸计算。一次放置即可输出该产品对应的多个尺寸数据，并自动与预设公差比对，给出合格或不合格提示。

对于批量检测场景，还可以一次放置多种规格产品，系统自动识别并分别输出每个产品的测量结果。测量数据可保存、导出，便于后续质量追溯和制程分析。整个过程对操作人员技能要求较低，减少人为判断差异。

四、在线图像测量仪HM系列的测量优势

1. 非接触测量，避免损伤产品

采用光学成像方式，不接触马达本体、轴伸和焊点等脆弱位置，减少划伤、变形等二次损伤风险，尤其适合外观要求较高或结构精密的产品。

2. 多尺寸一次输出，提升检测效率

一次成像即可同步测量多个位置尺寸，无需像传统量具那样逐项切换工具。相比人工测量，检测节拍明显缩短，更适合批量生产中的高频率检测。

3. 自动定位与识别，降低操作难度

产品放置后无需精密夹具辅助，系统可自动识别产品位置和角度，减少因摆放偏差带来的测量误差，对操作人员的熟练度要求也更低。

4. 重复精度较高，数据一致性更好

依靠图像边缘提取和固定程序计算，同一产品多次测量结果波动较小，避免人工读数习惯不同造成的数据差异，便于统一质量判断标准。

5. 数据可保存与追溯，便于制程管控

测量结果可以自动保存并导出，形成电子化检测记录。当出现尺寸异常时，能够快速调取历史数据，辅助分析是来料问题、制程偏移还是设备状态波动。

6. 适应微小特征测量

对于轴伸、台阶、焊点等微小特征，图像测量可以放大显示并精准提取边缘，弥补传统量具在微小位置测量上的不足。
