光谱共焦位移传感器通过多波长光束穿过透明物质表面，分析不同层反射回来的光信号，能够精确计算物质内部的厚度和表面高度。整个过程无需接触样品，适合玻璃、透明薄膜、胶层、液体夹层等透明或半透明材料。
一、核心原理：波长对应深度
要理解这个结论，先要看两个基础：色散与共焦。光源发出的是一束包含多种波长的复色光，经过特殊色散物镜后，不同波长的光会聚焦在光轴的不同深度上，形成一段连续的“色散焦深”。也就是说，每一个波长都对应一个明确的距离位置。
二、检测过程：上下表面分别产生信号
当透明物体进入这段焦深范围后，上表面会反射某一特定波长的光。这个波长的光正好聚焦在上表面，能通过共焦小孔被光谱仪清晰接收，形成一个信号峰。由于透明材质会允许一部分光继续向下传播，下表面或内部界面也会反射另一个波长的光，形成第二个信号峰。

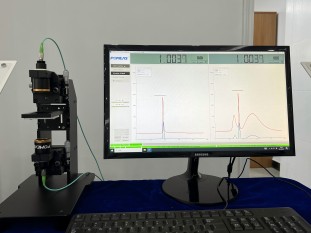

传感器读取的并不是单一焦点，而是反射光谱中的多个峰值。每一个峰值对应的波长都可以换算成一个精确的空间高度。因此，上表面反射峰给出表面高度，下表面反射峰给出底部界面高度，两者相减就得到了透明层的厚度。如果材料有多层结构，还可以看到多个反射峰，一次测量即可同时获得多层厚度和层间距离。
三、可信度来源：共焦滤除干扰
这种检测方式的可信度来自波长与位置的稳定对应关系。色散物镜经过校准后，波长到距离的映射重复性较好，测量分辨率通常可达微米甚至亚微米量级。同时，共焦接收方式只允许焦点处的反射光进入探测器，杂散光被有效抑制，透明材料的上下表面信号容易分离，不易互相干扰。
四、实际应用与注意事项
对于已知折射率的材料，将上下表面之间的光学距离除以折射率，即可得到真实物理厚度。如果材料折射率未知，可以先用标准样块进行校准，再进行厚度测量。实际应用中，只要透明材料的两个界面存在可分辨的反射信号，传感器就能稳定输出厚度值，适合在线检测透明薄膜、玻璃基板、透明胶层等场景。
