在智能手机轻薄化、精细化的发展浪潮下，机身外观与装配精度成为产品品质的核心竞争力之一。手机中框作为整机的核心骨架，衔接屏幕、后盖、主板、按键等多个核心部件，其尺寸精度、轮廓平整度、凹槽高度等参数，直接决定手机的装配贴合度、整机平整度与使用稳定性。

随着全面屏、窄边框、微弧机身等设计普及，手机中框结构愈发复杂，精密微孔、弧形边角、高低凹槽、台阶结构层出不穷，行业对中框尺寸公差的管控标准持续收紧。传统人工检测、单一手动测量设备的模式，早已无法适配量产阶段的高精度、高效率检测需求，一套稳定、精准、全自动的尺寸测量方案，成为3C数码零部件生产的刚需。

01 手机中框尺寸测量核心行业背景

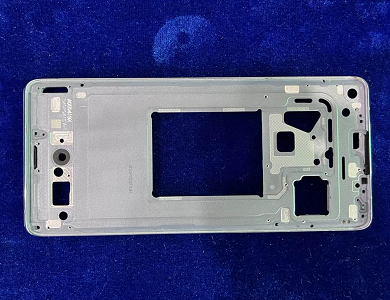

智能手机行业持续向着轻薄化、精品化升级，各类异形屏、曲面机身机型层出不穷，对手机中框的加工精度与质检标准大幅提高。手机中框多为金属精密结构件，是整机装配的核心载体，其各项尺寸参数直接影响整机装配效果与产品品质。

在批量生产中，中框微小的尺寸偏差，都会引发装配缝隙、按键失灵、贴合不良等品质问题，造成产品不良与生产成本增加。同时3C产品机型迭代快、量产节奏紧凑，生产线对检测设备的精准度、自动化与柔性适配能力，都提出了更高的标准。

02 手机中框尺寸测量行业难点

1. 全尺寸检测难度高：手机中框结构精细复杂，集成微孔、凹槽、台阶、弧形轮廓等多种结构，传统检测方式无法同时兼顾二维平面尺寸与三维立体参数检测，极易出现漏测、误测问题，难以实现全覆盖检测。

2. 检测精度易受材质干扰：金属中框表面光滑易反光，加工产生的刀纹、细微毛刺会干扰视觉识别，让传统检测设备出现边缘识别偏差，数据波动大、重复性差，无法满足微米级精密公差管控需求。

3. 传统检测效率偏低：人工检测依赖经验、误差大、速度慢，易出现疲劳漏检；传统单一设备需分步检测平面与立体参数，流程繁琐，无法适配大批量量产检测节奏，制约生产线产能。

4. 机型柔性适配性不足：手机机型更新迭代迅速，不同中框结构尺寸差异大，传统检测设备程序固化、换型调试繁琐，难以快速适配新品生产检测需求，适配柔性化生产的能力较弱。

03 全自动影像测量仪专属测量方案

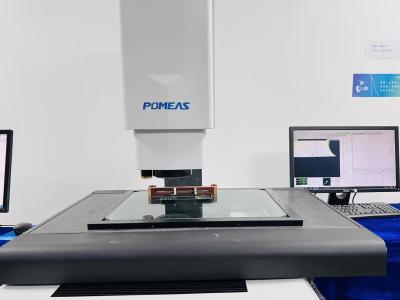

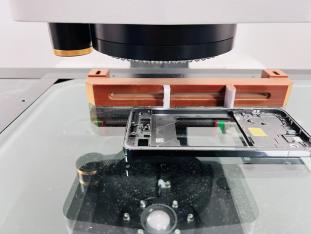

针对手机中框尺寸检测的各类痛点，行业专属400*300*200悬臂式全自动影像测量仪，打造二维平面+三维立体一体化测量方案，无需多设备切换，一次性完成手机中框全维度尺寸检测，完美适配3C精密零部件量产检测场景。

整套测量方案采用模块化智能检测架构，依托高精度光学成像与3D传感扫描双重技术，分步完成中框全方位数据采集，兼顾检测精度、速度与稳定性，适配各类金属、塑胶材质手机中框检测。

第一步：高精度光学组件，完成平面尺寸全覆盖测量

设备搭载高清专业光学成像组件，搭配智能光源调节系统，可针对手机中框金属反光、表面纹理等问题进行智能优化，精准过滤加工毛刺、光影干扰，清晰捕捉中框完整平面轮廓。通过智能视觉识别算法，自动完成中框长宽整体尺寸、边角R角、微孔孔径、孔位间距、边框平整度等所有二维平面参数的测量，无需人工打点定位，全程自动化成像、自动计算数据，有效规避人工操作带来的误差，保障平面尺寸检测的精准度与一致性。

第二步：3D测量传感器，扫描立体轮廓获取深度参数

在平面尺寸检测完成后，设备搭载的高精度3D测量传感器启动全域扫描，针对手机中框立体结构进行深度数据采集。可精准扫描检测中框整体轮廓平整度、装配台阶高度、各类功能凹槽深度、高低段差、曲面弧度等三维关键参数，弥补传统二维测量无法检测立体深度尺寸的短板，实现中框平面+立体全尺寸无死角检测。

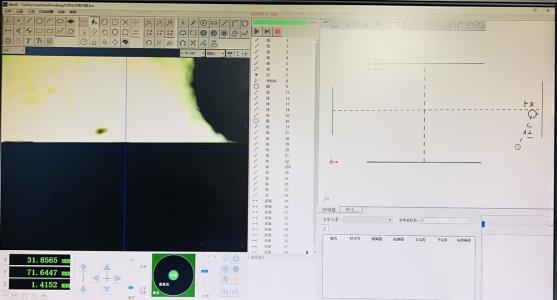

整套测量流程全程自动化运行，设备可一键调取测量程序，适配不同机型中框检测，换型调试简单便捷。测量完成后自动生成完整检测数据，支持数据存储、导出与溯源，无需人工记录统计，大幅简化检测流程。

04 方案应用核心优势

1、全维度检测，数据无遗漏：融合二维光学测量与三维激光扫描技术，一次性覆盖手机中框平面尺寸、立体高度、凹槽深度、轮廓弧度等全部关键参数，彻底解决传统检测漏测、测不全的问题。

2、精度稳定，适配精密公差：智能抗干扰成像技术，有效解决金属中框反光、纹理干扰问题，测量数据精准稳定，可满足手机中框微米级精密公差管控要求，保障产品装配精度。

3、高效量产，提升检测产能：全自动一体化检测流程，无需人工干预、无需多设备切换，大幅缩短单件检测时长，相较于传统检测方式，检测效率大幅提升，完美适配大批量量产检测需求。

4、柔性适配，适配多机型迭代：设备程序可快速编辑存储，针对新款手机中框可快速完成程序调试，适配多机型、多批次柔性生产，助力企业快速响应市场新品迭代节奏。

5、数据可溯，标准化质控：全程自动留存检测数据，形成标准化质检台账，便于品质管控、数据分析与问题溯源，助力企业搭建规范化、智能化的产品质检体系。

在3C精密制造品质管控愈发严苛的当下，这款悬臂式全自动影像测量仪一体化测量方案，精准解决了手机中框尺寸检测的核心难题，以高精度、高效率、高适配性的优势，成为手机零部件精密检测的优选方案，助力数码制造企业实现品质升级与产能提升。
