DIC显微镜在透明导电薄膜检测中的应用案例

2026/09/01

作者:adminBOSS

透明导电薄膜广泛应用于平板显示、触摸屏、太阳能电池等领域，其表面划痕、针孔、厚度不均等缺陷会直接影响产品导电性能与光学表现。由于薄膜本身高度透明，常规明场显微镜往往难以获得足够的对比度。本文分享一个利用微分干涉差显微镜进行透明导电薄膜缺陷检测的实际案例。

案例背景

某光电材料企业需要对一批厚度仅为100 nm左右的ITO透明导电薄膜进行出货前全检，重点关注纳米级划痕、微小针孔以及镀膜层台阶处的均匀性。此前使用普通金相显微镜，成像对比度低，细微划痕几乎不可见，容易漏检；使用扫描电镜虽然分辨率高，但效率低且成本高，不适合批量检测。

检测难点

透明导电薄膜检测的核心难点在于样品透明、反射率低，且缺陷尺寸小、深度浅。普通明场观察时，光强变化微弱，划痕与背景难以区分；暗场虽然能突出部分散射缺陷，但对表面浮雕和膜厚变化的呈现不够直观。

解决方案

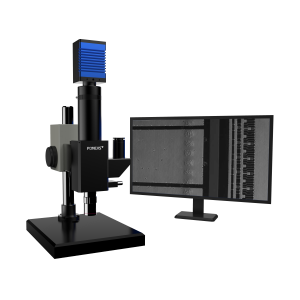

检测人员采用微分干涉差显微镜（DIC显微镜）进行观察。该显微镜利用棱镜将偏振光分成两束微小平移的光束，经过样品表面不同高度区域后产生相位差，再通过干涉将微小的表面高度变化转化为明显的浮雕状对比度。

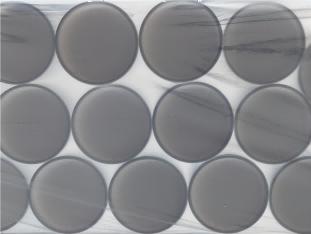

实际检测中选用100倍DIC专用物镜，配合高亮度LED冷光源，先以低倍快速扫描薄膜整体，再在高倍下对可疑区域进行确认。对于ITO薄膜表面的纳米级划痕，DIC成像下呈现清晰的明暗起伏线条，方向、长度、深度信息一目了然；针孔缺陷表现为局部暗点并带有立体边缘；膜层台阶区域则显示出明显的干涉色差，便于判断镀膜均匀性。

检测效果

引入DIC显微镜后，该企业透明导电薄膜的缺陷检出率明显提升，尤其是对宽度小于0.5 μm的浅划痕，漏检率大幅下降。同时检测效率大幅提高，单批次抽检时间由原来的数小时缩短至30分钟以内。DIC显微镜无需对样品进行染色或喷金处理，保持了样品的原始状态，也避免了额外制样成本。

技术总结

DIC显微镜在透明导电薄膜检测中具有明显优势：

一是能将纳米级高度差转化为高对比度浮雕图像；

二是无需特殊制样，检测快速无损；

三是对透明样品表面形貌的呈现比常规明场、暗场更直观。

对于透明薄膜、玻璃、晶体等材料的表面缺陷与膜厚均匀性检测，DIC显微镜是高效可靠的显微成像方案。
