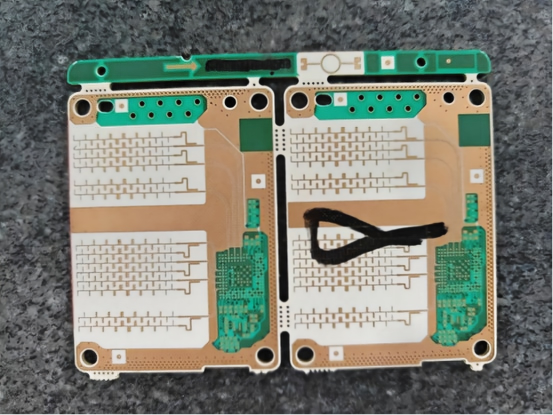

柔性电路板具有轻薄、可弯折等特点，在消费电子、汽车电子等领域应用广泛。其质量检测需要在显微成像下识别线路缺口、短路、毛刺、孔偏等微小缺陷。然而，柔性电路板在生产和固定过程中容易产生翘曲、高低不平等问题，给高倍率显微检测带来对焦困难。
检测难点
某电子制造企业需要对柔性电路板进行全板自动光学检测，检测精度要求达到微米级。实际检测中，板材不同区域高度差可达数百微米，普通定焦或基于图像搜索的自动对焦方案，无法在平台移动中保持实时清晰，导致局部区域图像模糊，缺陷识别率下降。
解决方案

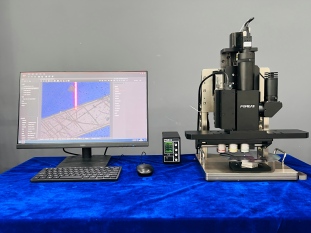

为满足高速在线检测需求，引入激光自动对焦显微系统。该系统利用激光实时测量样品表面高度，并将信号反馈至运动控制单元，驱动Z轴快速响应，使物镜始终与样品保持最佳工作距离。其采样频率高、响应速度快，能够适应平台连续扫描时的高度动态变化。
检测过程中，运动平台带动柔性电路板快速移动，激光自动对焦显微系统同步进行高度跟踪，工业相机连续采集清晰图像。针对透明或高反光表面，激光参数可进行优化调整，保证高度信号稳定可靠。系统还支持与图像拼接算法配合，确保整板拼图中每一局部区域都处于清晰焦面。
应用效果
应用后，柔性电路板全板扫描的对焦稳定性显著提升，图像模糊区域基本消除，缺陷检测准确率明显提高。相比原有方案，单板检测时间缩短约28%，设备误报率和漏报率同步下降，有效提升了产线质量管控水平。
