在半导体制造与封装环节，晶圆表面微观形貌观察和缺陷检测对成像清晰度要求极高。随着工艺节点不断缩小，检测物镜倍率越来越高，景深随之变浅，任何微小的高度波动都可能导致图像模糊。传统手动对焦或基于图像搜索的被动对焦方式，已难以满足高速、高精度的检测需求。
检测难点
某半导体检测设备厂商在晶圆缺陷复检工位中，面临高倍率成像下的快速对焦挑战。晶圆在载物台上存在微米级翘曲，不同曝光区域表面高度不一致，检测过程中需要频繁调整焦距。原有方案对焦耗时较长，且容易出现局部图像虚焦，影响整机检测效率与判读准确性。
解决方案
针对上述需求，引入激光自动对焦显微系统。该系统采用激光实时测量样品表面高度，并将高度信号反馈至运动控制单元，驱动Z轴执行器进行闭环补偿，实现毫秒级自动对焦。激光光斑可精确汇聚于物镜焦平面附近，在保持高分辨率的同时，避免对晶圆表面造成损伤。

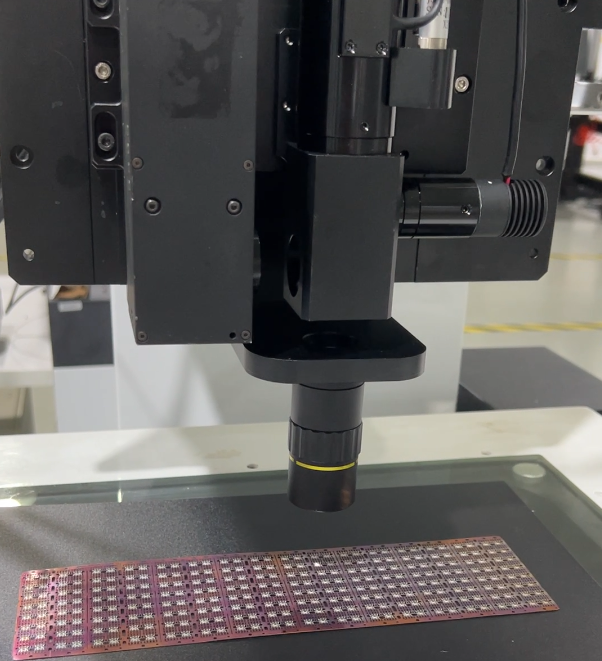

实际应用中，将激光自动对焦显微系统与运动平台及工业相机联动。平台移动过程中，系统实时跟踪晶圆表面高度变化，确保每一帧图像都在最佳焦面获取。即便在100倍物镜、数值孔径较大的条件下，也能保持稳定清晰成像。
应用效果
部署后，晶圆缺陷检测工位的对焦时间明显缩短，单点对焦速度达到毫秒级，整体检测节拍提升约35%。同时，图像清晰度一致性显著改善，减少了因人为调焦差异造成的误判与漏检。操作人员无需频繁干预，设备自动化程度大幅提高。
