半导体封装缺陷检测案例|自动对焦显微镜高效抽检方案

分享:

2026/09/02

作者:adminBOSS

电动变倍自动对焦显微镜可实现倍率切换‑自动对焦‑图像采集一体化作业,能够解决半导体封装检测时反复调焦、倍率切换失焦、人工观测误差大等痛点,适合芯片封装后批量微观缺陷抽检工作。





项目检测难点





在半导体封装质检工序中,工作人员需要先以低倍率扫描整体外观,再切换至高倍率观测焊线、胶体表面的微裂纹、异物、气泡等微米级瑕疵。 传统手动显微镜在每次放大倍率变化后画面就会模糊,操作人员必须手动重新微调焦距。大批量抽检时,频繁变焦、对焦耗费大量时间;同时不同操作人员调焦习惯不同,成像清晰度不一致,缺陷漏检风险上升,检测结果重复性较差。另外部分胶体外壳反光较强,普通环形灯光容易产生反光光斑,微小瑕疵被强光掩盖。







检测实施方案

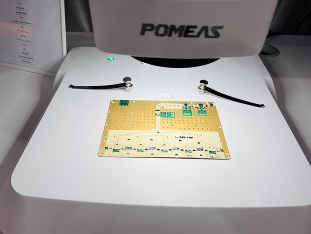

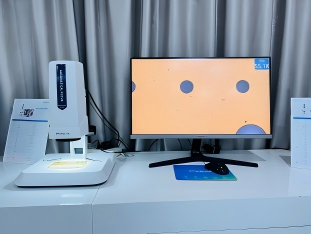

采用电动变倍自动对焦显微镜完成整套抽检工作。设备依靠电机驱动镜头实现连续变倍,倍率切换过程无需人手转动旋钮;变倍完成瞬间,清晰度算法快速计算成像平面,完成自动对焦补偿,变焦之后画面依旧保持清晰,省去反复调焦步骤。

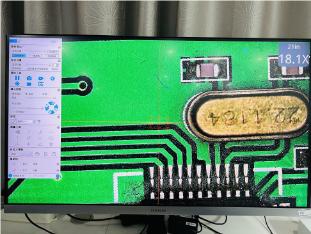

搭配可分区独立调节亮度的环形光源,针对高反光的封装胶体,调整光源照射角度,削弱镜面反光,将胶体表层细微划痕、内部气泡完整呈现。操作人员仅需通过鼠标切换倍率、移动样品,系统自动锁定焦点并保存高清图像,所有观测图像统一存档,方便后续复检追溯。







方案效果



切换倍率后无需人工对焦,单样品平均观测时长大幅缩短;批量抽检场景下,综合检测效率相比传统手动显微镜提升 65%,成像清晰度统一稳定,缺陷检出率可达 99.8%,有效降低人为操作带来的检测偏差。



技术方案
