透明凸面镜片三维检测，为什么选择白光干涉技术？

2026/09/04

作者:adminBOSS

一、检测背景与难点

凸型玻璃镜片广泛用于手机镜头、车载摄像、医疗内窥等光学系统。随着非球面和自由曲面设计普及，镜片加工精度要求越来越高。

检测环节面临几个突出难点：

一是曲面弯曲明显，边缘与中心高度差大，传统显微干涉视场景深不足，边缘容易失焦、数据缺失；

二是玻璃为透明材质，背面反射会与正面干涉信号叠加，形成鬼影干扰；

三是接触式轮廓仪探针在曲面运动易产生侧向力，可能划伤超光滑表面或镀膜层；

四是宏观面形偏差与微观粗糙度需要同时表征，单一设备往往难以兼顾。

二、解决方案与实测效果

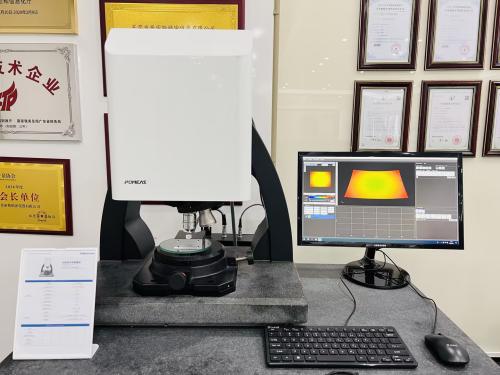

白光干涉3D轮廓测量仪利用白光短相干特性，通过垂直扫描记录每个像素点干涉信号最强位置，获得完整三维高度图。纵向分辨率可达纳米级，横向分辨率由物镜数值孔径决定，测量过程无需接触样品。

针对凸面镜片，该方案具备以下优势：非接触测量完全避免划伤风险；短相干光源只在前表面附近形成高对比度干涉条纹，显著降低背面反射干扰；通过曲面拟合与形状分离算法，可同时输出面形偏差和粗糙度参数，边缘数据完整度明显改善。

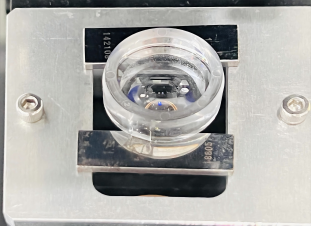

在某凸型非球面玻璃镜片检测中，镜片直径约5 mm，曲率半径约8 mm，要求面形PV值优于0.3 μm，粗糙度Ra低于5 nm。使用中等倍率干涉物镜单次扫描数秒即获得全视场高度图。结果显示中心区域面形偏差约0.18 μm，边缘局部偏差约0.26 μm，Ra约3.2 nm。对同一样品重复装夹测量10次，PV值标准差小于15 nm，重复性稳定。边缘数据完整度也明显优于普通干涉仪。

白光干涉3D轮廓测量仪为凸型玻璃镜片提供了一种稳定、非接触、高分辨率的三维形貌检测手段。它能够同时获得面形和粗糙度信息，减少边缘数据丢失，保护镜片表面，适用于研发分析、模具验收和批量抽检。根据镜片曲率与直径选择合适的干涉物镜和扫描范围，可进一步提升测量一致性。
