在图像尺寸测量领域，镜头作为核心光学部件，直接决定设备的测量精度、效率与适用场景，常用为双远心镜头与4K高清变倍镜头两款核心镜头，且两款镜头需与特定设备型号精准适配才能发挥最优性能。下面将以普密斯图像尺寸测量仪（闪测仪）image3 系列为例了解镜头。

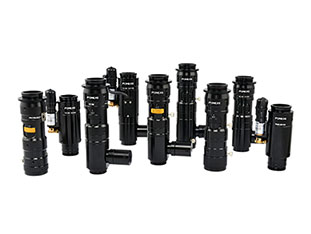

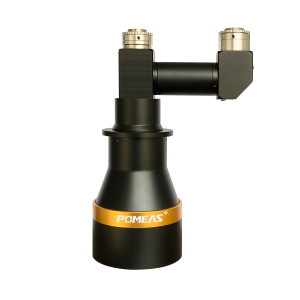

一、双远心镜头

1. 核心光学特性与硬件协同（延续核心数据）

​

① 双远心结构 + 低畸变：物方远心消除视差、像方远心避免投影畸变，全视场畸变率≤0.03%，300mm 测量范围内变形误差仅 0.09mm；双倍率设计支持 2x 光学放大，精准捕捉段差工件（如台阶、凹槽）高低面边缘，解决传统镜头 “近清远糊” 问题。​

② 硬件搭配增益：双 2000 万像素相机实现双目视野，拼接误差从 ±0.02mm 降至 ±0.005mm；自动升降多角度表面光（0-90° 调节）+ 定制同轴光，边缘识别成功率达 99.5%，可识别最小边缘宽度 0.005mm。​

③ 性能指标：尺寸测量重复性 ±0.002mm（等同底光水准），AI 边缘算法杂点过滤准确率 98%。​

2. 适配设备型号与作用逻辑​

双远心镜头主要适配高精度专项测量设备（如 image3 系列中后缀带 “Pro”“Precision” 的型号，如 image3-P、image3-Precision），这类设备核心定位是半导体芯片、手机玻璃盖板、精密模具等 “微米级精度需求” 场景：​

① 设备需满足 “全视野无畸变测量”，双远心镜头的低畸变特性直接决定设备的精度基线（如 image3-P 的重复精度指标≤0.002mm，完全依赖镜头的光学误差控制）；​

② 针对段差工件检测（如模具型腔台阶高度），设备需同时采集高低面数据，镜头的双倍率 + 段差视野能力，避免设备额外增加机械调焦模块，简化硬件结构并提升测量效率。​

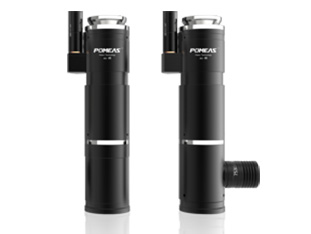

二、4K 高清变倍镜头

1. 核心光学特性与硬件协同（延续核心数据）​

① 4K 分辨率+大视野：3840×2160 像素，1英寸传感器适配，像素密度高，可捕捉0.008mm微小特征；1x倍率下视野150mm×84mm，比常规4K镜头大22%，减少大尺寸工件拼接次数。​

② 硬件搭配增益：1200万像素相机+最新边缘检测算法，变倍后无需重新标定，稳定性误差≤0.003mm；支持表面光自动测量，无需人工调节光源。​

2. 适配设备型号与作用逻辑​

4K 变倍镜头主要适配通用型 / 大尺寸测量设备，这类设备核心定位是消费电子外壳（笔记本、平板）、汽车零部件（塑料卡扣）等 “大尺寸 + 批量检测” 场景：​

• 设备需平衡 “精度” 与 “效率”，无需双远心镜头的极致精度，但需灵活应对不同尺寸工件（如从 50mm 小零件到 150mm 大外壳），镜头 0.5-5x 电动变倍能力，让设备无需更换镜头即可适配多规格工件；​

• 大视野特性降低设备对 “工作台移动精度” 的依赖（减少移动拼接次数），配合表面光自动测量，使设备单件检测时间从 3 秒缩短至 1.5 秒，满足批量生产场景的效率需求。

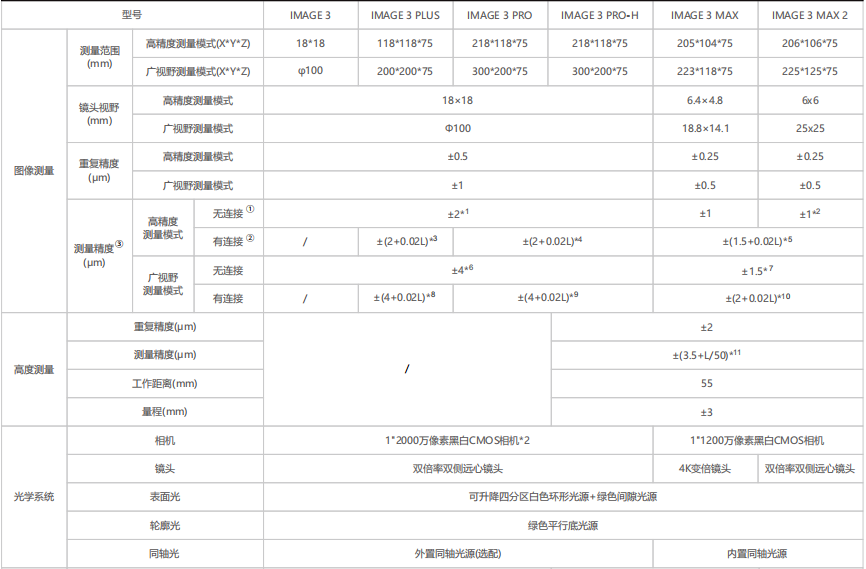

三、图像尺寸测量仪（闪测仪）参数展示
