在显微成像与精密检测领域，光学镜头的性能直接决定了成像质量与操作灵活性。其中，0.7x~4.5x连续变倍镜头凭借其宽泛的放大倍率范围和灵活的调节方式，成为工业检测、生物显微、材料分析等场景的核心组件。
一、技术原理与结构特点

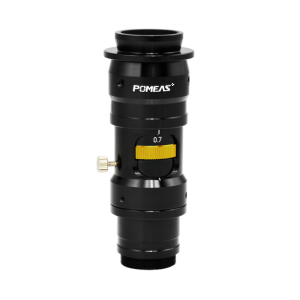

0.7x~4.5x镜头属于连续变倍物镜，其核心设计通过多组透镜的精密联动实现放大倍率的平滑过渡。与传统定倍镜头相比，其优势在于：
1. 无级变倍：通过旋转调焦旋钮，可在0.7倍至4.5倍范围内连续调整放大倍率，无需更换镜头即可适应不同尺寸的观测对象。
2. 同轴光路设计：内置分光棱镜或反射镜组，确保变倍过程中光轴始终保持一致，避免图像偏移。
3. 手动对焦机制：依赖机械螺纹传动或齿轮组驱动透镜组前后移动，实现快速合焦，适合需要实时观察的动态场景。
典型应用案例：一体式显微镜（如体视显微镜）常内置此类镜头，用户可通过单手操作同时完成变倍与对焦，显著提升操作效率。

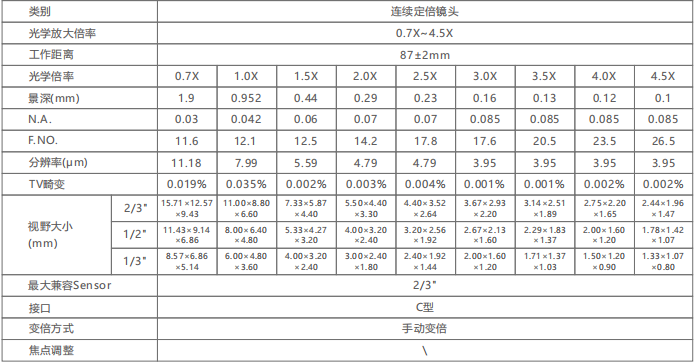

二、核心参数解析
1. 放大倍率与视场范围
倍率范围：0.7x~4.5x覆盖低倍宏观观测（如整机检测）到高倍微观分析（如芯片引脚检查）。
视场直径（FOV）：与倍率成反比。如：在2/3英寸传感器（对角线11mm）下：0.7x倍率时，视场直径约1.9mm；4.5x倍率时，视场直径缩小至0.1mm。
2. 景深（DOF）特性
景深随倍率增大而急剧减小，遵循公式：DOF≈NA²/2λN*M²/1（其中λ为波长，N为数值孔径，M为放大倍率）
实际表现：0.7x倍率下，景深可达数毫米，适合观测表面起伏较大的物体；4.5x倍率时，景深可能仅0.1mm左右，需严格控焦或采用景深扩展技术。
3. 工作距离（WD）
指镜头前端到观测物体的距离，但0.7x~4.5x镜头中WD：87mm±2mm
4. 分辨率与数值孔径（NA）
理论分辨率：R=NA0.61λ（瑞利判据），高NA镜头可分辨更细结构，但景深更浅。
实际表现：0.7x~4.5x镜头NA值通常在0.03~0.085之间，分辨率范围约1~10μm，满足大多数工业检测需求。
三、典型应用场景

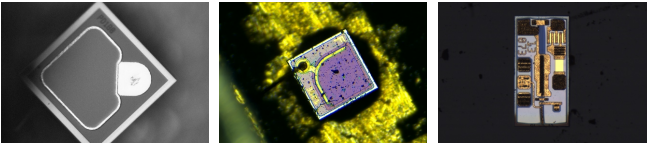

1. 电子制造：PCB板缺陷检测、芯片引脚共面性测量。
2. 生物医学：组织切片观察、细胞形态分析（需配合荧光模块）。
3. 材料科学：金属表面裂纹检测、涂层厚度测量。
4. 精密装配：微小零件对齐、焊接质量验证。
