如何利用高景深远心镜头提升电子行业测量效率？-普密斯

2025/09/09

作者:adminBOSS

核心优势

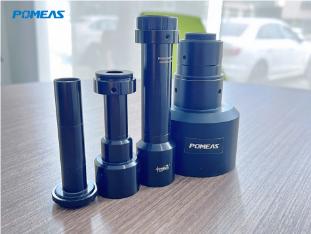

01. 恒定放大倍率与无透视误差：

远心镜头采用平行光路设计，确保在景深范围内物体尺寸测量不受物距变化影响，避免“近大远小”的透视误差，适用于电子元件（如IC芯片、电阻、电容）的尺寸、位置及焊点质量的精密检测。在PCB板检测中，可精准测量线路宽度、焊点间距及表面缺陷（如虚焊、短路），确保符合设计规格。

02. 低畸变与高分辨率：

远心镜头畸变率极低（通常＜0.1%），边缘成像清晰，适合检测微小结构（如芯片线宽、屏幕像素缺陷）及表面细微缺陷（如划痕、凹坑、锈蚀）。结合高分辨率成像，可实现微米级甚至纳米级精度，满足半导体晶圆缺陷检测、芯片封装尺寸验证等高要求场景。

03. 大景深与宽工作范围：

大景深特性允许在同一工作距离内清晰成像不同高度的物体，减少调焦次数，提升检测效率。例如，在检测橡胶密封件、塑料盖帽等易变形物体时，无需接触即可完成非接触式测量，避免物理接触导致的误差。适用于三维结构检测（如电子元件表面起伏、复杂曲面），结合立体视觉系统可实现三维轮廓重建与尺寸分析。

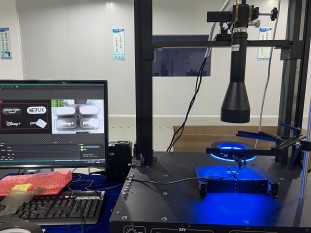

04. 自动化集成能力：

与机器视觉系统（如工业相机、图像处理软件）集成后，可实现自动化在线检测，实时反馈产品质量信息，减少人工干预，提升生产线效率。例如，在自动化装配线上，远心镜头可快速识别元件位置、检测焊点质量，并自动剔除不合格品。

具体应用场景

01. 半导体与电子制造：晶圆缺陷检测、芯片封装尺寸测量、微小结构分析（如TSV通孔、BGA焊点）。精密电路板（如HDI板、柔性PCB）的线路宽度、孔位精度及表面缺陷检测。

02. 表面质量检测：手机屏幕边框暗区、颜色差异检测，金属表面划痕、凹坑识别，塑胶件表面缺陷分析。

03. 自动化生产线：在线实时检测电子元件尺寸、位置及外观缺陷，结合机器人视觉引导实现精准装配、分拣与包装完整性验证（如食品药品包装盒、瓶子检测）。

04. 三维测量与复杂结构分析：结合激光扫描或结构光技术，进行三维轮廓测量、表面形貌分析，适用于精密机械零件、汽车电子部件的尺寸验证。
