一、技术原理与核心优势

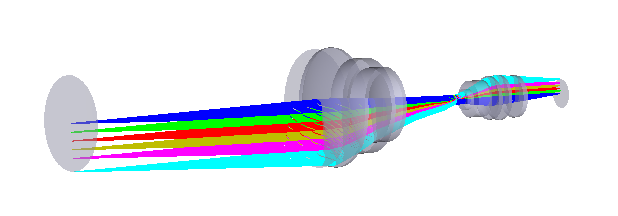

1. 消除透视误差：采用物方远心光路，在像方焦平面设置孔径光阑，确保主光线严格平行于光轴，使物体在不同距离下成像尺寸保持一致，彻底避免普通镜头 “近大远小” 的问题，典型测量误差可控制在 0.1% 以内。

2. 抑制反光与阴影：通过内置环形光源或外接同轴光模块，光线沿光轴垂直入射物体表面，反射光沿原路径返回镜头，能有效降低透明材料（如玻璃、液晶板）或镜面物体的反光干扰，在半导体晶圆检测中，可使芯片表面缺陷的对比度提升 30% 以上。

3. 低畸变与高分辨率：主流产品如慕藤光 WD65HR 系列畸变率低于 0.01%，Opto Engineering TCCX 系列畸变控制在 0.1% 以内；配合高分辨率传感器（如 2/3 英寸 1200 万像素），在 80mm 工作距离下分辨率可达 4μm / 像素，满足微米级测量需求。

二、关键选型要点

• 倍率与工作距离：需根据被测物体尺寸和传感器靶面匹配，例如检测 10mm×10mm 物体时，搭配 2/3 英寸传感器（17mm×13mm）应选择 0.6-1.0X 倍率；工作距离需预留光源与机械结构安装空间，像 Opto Engineering TCCX050-G 工作距离为 132.3mm，适合深孔或复杂结构检测。

• 景深与分辨率平衡：景深越大，对物体表面起伏的适应性越强，典型景深范围为 0.1-2.5mm，如中联科创 HM60X110CT 景深 0.11mm，适配高度差较小的平面物体；分辨率由数值孔径（NA）决定，NA 越大分辨率越高，例如慕藤光 MT6.0-65-HR 的 NA 为 0.112，可实现 15lp/mm 的分辨率。

• 远心度与畸变控制：工业标准要求远心度≤0.05°，Opto Engineering TCCX 系列典型远心度为 0.04°，能确保边缘视场尺寸误差小于 0.02%；同时可通过多项式拟合等软件算法进一步补偿畸变，如检测精密齿轮时，校正后测量精度可提升至 ±1μm。

• 光源与接口兼容性：需根据被测材料特性选择照明波长，例如绿色光源（525nm）可增强金属表面缺陷对比度；接口以 C 接口为主，需匹配相机传感器尺寸（如 2/3 英寸）和接口协议（如 USB3.0、GigE）。

三、典型应用场景

• 半导体与电子制造：使用 Opto Engineering TCCX 系列镜头配合同轴光照明，可识别晶圆 0.5μm 级划痕和颗粒缺陷；慕藤光 WD65HR 系列在 65mm 工作距离下，能实现 PCB 板焊盘间距 ±2μm 的测量精度。

• 汽车零部件检测：Computar 远心镜头结合 AI 算法，可快速检测精密齿轮齿形误差，通过率提升至 99.8%；中联科创 HM60X110CT 的景深设计，能适配连接器端子插拔后的微小形变测量。

• 光学元件与材料科学：通过同轴光干涉法结合远心镜头高精度对焦，可实现玻璃晶圆 ±0.5μm 的厚度测量；在包装行业，同轴照明能使透明薄膜表面 0.1mm 级褶皱的检测灵敏度大幅提升。
