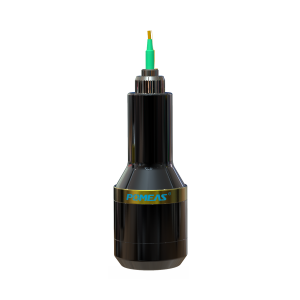

在光学精密测量领域，数值孔径（Numerical Aperture，简称NA）如同光学系统的"视力指标"，直接影响着传感器对光线的捕捉能力、成像分辨率和测量精度。这一无量纲参数不仅决定了显微镜的成像质量，更在工业检测、生物医学等场景中扮演着核心角色。以普密斯光谱共焦传感器SFS-D8040为例，其0.31的NA值使其在玻璃基板孔径测量中实现了±1.4μm的极限精度。

一、NA的物理本质：光锥的几何学

NA的数学定义为介质折射率（n）与孔径角半正弦值（sinα）的乘积，即NA=n·sinα。这个公式揭示了光学系统的两个核心能力：

1. 光收集能力：孔径角α决定了透镜可接收光线的角度范围，α越大则进入系统的光通量越高。例如显微镜物镜通过增大有效直径来提升α值，而光纤则通过纤芯-包层折射率差控制NA。
2. 空间分辨率：根据瑞利判据，光学系统的横向分辨率d=0.61λ/NA（λ为波长）。这意味着NA值每提升1倍，分辨率可提升近1倍，但代价是焦深（DOF）按NA²的倒数急剧减小。

普密斯SFS-D8040传感器采用0.31的NA设计，在405nm工作波长下实现理论分辨率约0.8μm。其配套的CCSVR1.0.2.4软件通过算法优化，使实际测量精度突破理论极限，达到±1.4μm水平，这得益于高NA带来的光强增益和信噪比提升。

二、高NA与低NA的工程权衡

（一）高NA：追求极致分辨率的代价

1. 光斑尺寸压缩：当NA=0.31时，SFS-D8040的光斑直径可压缩至微米级，这种特性使其能精准捕捉玻璃基板孔径边缘的微小变化。但当NA提升至1.4，光斑直径可进一步缩小至0.2μm量级，但此时工作距离仅剩0.1mm左右。
2. 景深牺牲：高NA系统的焦深与NA²成反比。SFS-D8040的±20.2°光线角对应约7mm的测量范围，而超高NA系统（如NA=1.4）的焦深通常不足1μm，这对被测物的平面度提出严苛要求。

（二）低NA：实用主义的妥协

1. 倾斜容忍度：当NA=0.1时，系统可接受±5.7°的倾斜角而不显著损失光强。这种特性使低NA传感器在曲面测量中具有优势，例如汽车发动机缸体检测场景。
2. 工作距离扩展：普密斯SFS-D8040在保持0.31NA的同时，通过优化光学路径实现40mm最近测量距离，而同等NA的传统传感器通常工作距离不足20mm。
3. 环境适应性：低NA系统对介质折射率变化更敏感。SFS-D8040通过自动温度校正功能，将环境温度波动引起的测量误差控制在±0.5μm以内，这种设计在工业现场尤为重要。

三、NA的工程应用边界

（一）显微成像领域

• 低NA（0.04-0.2）：4×/10×物镜用于病理切片快速筛查
• 中NA（0.3-0.8）：40×物镜兼顾分辨率与景深
• 高NA（0.9-1.4）：100×油镜实现亚细胞结构观测
• 超高NA（>1.4）：专用超分辨物镜突破衍射极限

（二）光纤通信领域

• 常规OM2光纤（NA=0.275）支持1Gbps/550m传输
• 高NA的OM4光纤（NA=0.22）可将距离扩展至550m@10Gbps
• 但NA提升会加剧模色散，限制单模光纤的NA通常控制在0.14以下

（三）工业检测领域

• SFS-D8040的0.31NA在玻璃基板测量中实现分辨率与景深的平衡
• 更高NA的SFS-D8060（NA=0.45）将分辨率提升至0.5μm，但测量范围缩短至3mm
• 低NA的SFS-D8020（NA=0.15）则专注于大范围曲面测量
