一、 闪测仪：技术概述与核心优势

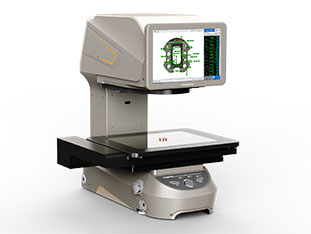

闪测仪是一种基于高分辨率镜头和智能图像分析算法的快速测量仪器。其核心特点是 “一键拍照、全尺寸秒出结果”。

• 工作原理： 将工件放置在测量区域内，仪器通过单次或少数几次拍照，即可获取工件的整体轮廓图像，然后通过先进的图像处理算法，自动识别、匹配和计算所有预设的尺寸特征。

• 与传统影像仪的区别：

  • 传统手动影像仪： 需要操作员手动操控平台，逐一对准每个特征进行测量，效率低，对人员依赖性高。

  • 闪测仪： 自动化、智能化，消除了人为操作误差，实现了“所见即所测”，测量速度呈数量级提升。

核心优势：

• 极高效率： 测量一个复杂工件通常仅需几秒到几十秒。

• 操作极简： 对操作员技能要求低，无需专业培训即可完成精准测量。

• 高重复性与一致性： 完全由程序和算法执行，排除了人为因素干扰，结果稳定可靠。

• 数据信息化： 自动生成统计报表、趋势图、CPK值，无缝对接MES/QMS等质量管理系统。

二、 闪测仪在手机塑料中框的具体检测应用

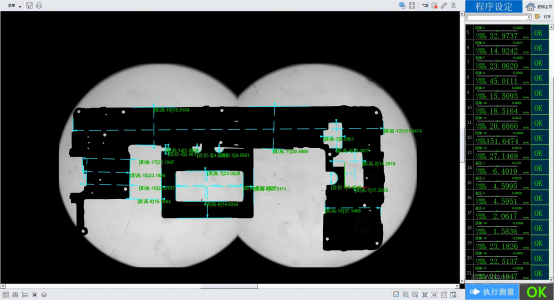

手机塑料中框结构复杂，尺寸繁多，闪测仪可以对其进行全面、快速的检测。

1. 外形轮廓尺寸：

• 检测项目： 总长、总宽、对角线尺寸、R角半径。

• 技术实现： 通过高对比度背光成像，获取清晰的外轮廓，自动拟合边界并计算宏观尺寸。

2. 内部结构特征：

• 检测项目：

  • 各类孔径： 扬声器孔、麦克风孔、接线孔的公称尺寸、位置度。

  • 槽/缝尺寸： 音量键槽、SIM卡槽的长、宽、位置。

  • 腔体尺寸： 摄像头腔体、电池仓的轮廓尺寸。

• 技术实现： 利用轮廓光或表面光照明，清晰勾勒内部特征的边缘，自动识别并测量。

3. 平面度与翘曲检测：

• 检测项目： 中框整体的平面度，特定安装面的平整度。

• 技术实现： 这是闪测仪的高级应用。通过多焦点成像或微米级景深扫描，获取中框表面不同高度的点云数据，再通过平面拟合算法，计算整个表面或指定区域相对于基准平面的最大偏差。

4. 轮廓度比对：

• 检测项目： 将实际生产的中框轮廓与设计图纸（CAD模型）进行比对。

• 技术实现： 软件导入产品的2D CAD图纸。测量时，系统自动将实际捕捉的轮廓与CAD理论轮廓进行坐标系统一（最佳拟合对齐），然后以色谱图的形式直观显示各个位置的偏差，轻松识别缩水、变形等缺陷。

三、 闪测仪测量的卓越性能

• 高精度： 依托于高分辨率镜头和亚像素边缘提取技术，闪测仪轻松实现±1~3μm的测量精度，完全满足塑料中框的严苛公差要求。

• 高速度： 以某品牌闪测仪为例，测量一个包含100多个尺寸的手机中框，全程仅需20-30秒（包含上下料时间），而传统方法可能需要10分钟以上。

• 全自动： 只需按下按钮，仪器自动完成拍照、对焦、识别、测量、判断、输出报告全过程。
