在工业检测领域，电动变倍镜头通过“先广角巡视、再特写检测”的自动化流程，实现了大视野快速定位与小视野精准检测的无缝衔接，显著提升了检测效率与准确性。以下以PCB-AOI（自动光学检测）和半导体封装检测为例，解析其技术实现路径与核心优势。
一、技术原理：电动变倍镜头的双模式协同机制

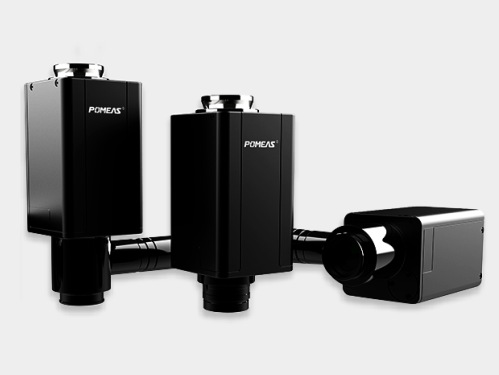

电动变倍镜头的核心在于通过内部电机驱动光学组件（如透镜组）的精密移动，实现焦距的连续变化。其工作流程可分为两阶段：
1. 广角巡视阶段：镜头以低倍率（如0.7X）工作，覆盖大范围视野（如整块PCB板或半导体晶圆），快速扫描目标区域，定位潜在缺陷或异常点。
2. 特写检测阶段：镜头自动切换至高倍率（如4.5X），聚焦于异常区域，通过高分辨率成像（如每毫米分辨线对数超200LP/mm）捕捉细节特征，为后续分析提供数据支持。
这一过程通过软件算法与硬件驱动的深度整合实现：系统根据预设规则（如缺陷类型、位置坐标）自动触发变倍指令，电机驱动镜头在毫秒级时间内完成焦距切换，同时图像传感器同步调整曝光参数，确保图像质量稳定。
二、应用场景1：PCB-AOI检测——从全局到局部的精准筛查
在PCB生产线上，AOI设备需检测焊点虚焊、线路短路、元件偏移等微小缺陷。传统方案需多台固定倍率镜头分步检测，而电动变倍镜头通过单一系统即可完成全流程：

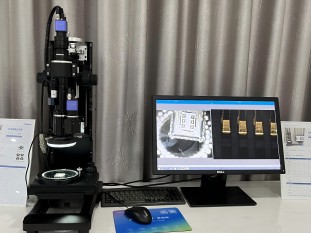

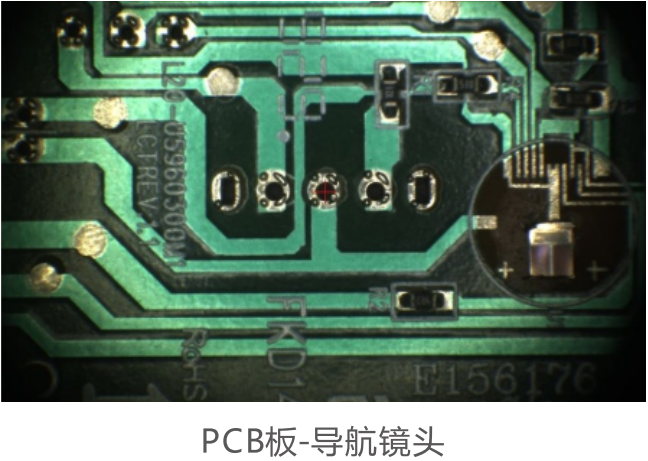

1. 广角巡视：以0.7X倍率扫描整块PCB板，通过图像处理算法（如边缘检测、模板匹配）快速识别可疑区域（如焊点簇、芯片封装区）。

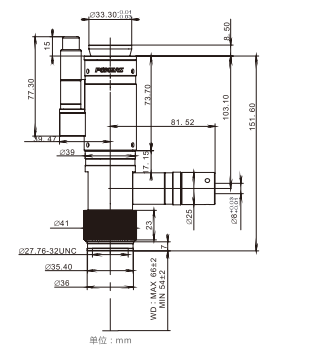

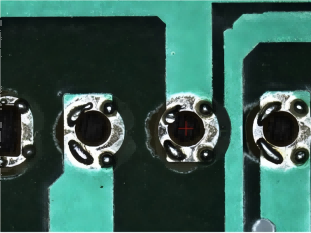

2. 特写检测：针对可疑区域，镜头自动切换至3X-5X倍率，结合AI图像识别技术（如深度学习模型），分析焊点形态、线路间距等细节，判断是否为真实缺陷。
三、应用场景2：半导体封装检测——微米级缺陷的“放大镜”式追踪
半导体封装环节对洁净度与精度要求极高，需检测引脚弯曲、晶圆划痕、封装气泡等微米级缺陷。电动变倍镜头通过以下流程实现高效检测：
1. 广角巡视：以1X倍率扫描整个封装模块（如BGA芯片），通过多光谱成像技术（如红外+可见光融合）定位异常热区或反光异常点。
2. 特写检测：切换至10X-20X倍率，结合激光共聚焦技术，对异常点进行三维形貌重建，量化缺陷尺寸（如引脚弯曲角度、气泡深度）。
四、核心优势：效率、灵活性与成本的平衡
- 效率提升：单镜头替代多镜头系统，减少机械切换时间（如传统方案需移动载物台或更换镜头，耗时数秒），电动变倍镜头可在0.5秒内完成焦距切换，检测速度提升3倍以上。
- 灵活性增强：通过软件定义检测流程，可适配不同尺寸、类型的工件（如从手机PCB到服务器主板），无需重新设计光学系统。
- 成本优化：减少镜头数量与机械结构复杂度，降低设备维护成本。
