3D白光干涉轮廓仪功能有哪些？

2025/12/11

作者:adminBOSS

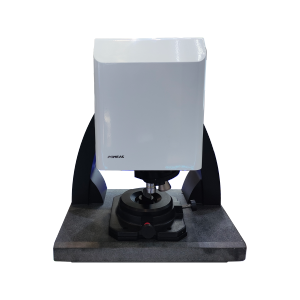

3D白光干涉轮廓仪的核心功能包括高精度三维形貌重建、表面粗糙度分析、台阶高度测量、几何尺寸与形位公差检测、缺陷识别与分类、多区域拼接测量、自动化批量处理，具体功能如下：

1. 高精度三维形貌重建

基于白光干涉原理，通过分析样品表面反射光与参考光的光程差，实现亚纳米级分辨率（Z轴分辨率可达0.1nm）的微观形貌测量。支持透明、不透明、镀膜、非镀膜等多种表面类型，覆盖0.1nm至10mm的垂直测量范围，并可拼接测量超100mm的大尺寸样品。例如，在半导体制造中，可精准捕捉晶圆表面光刻图形的1nm级高度波动和5nm级线宽变化。

2. 表面粗糙度分析

自动计算Ra（算术平均粗糙度）、Rz（最大高度粗糙度）等参数，支持二维或三维形貌显示。对超光滑表面（如光学元件）的Ra测试精度≤0.1nm，满足纳米级表面质量评估需求。在金属加工领域，可检测切削面、喷砂处理后的表面粗糙度，为工艺优化提供数据支撑。

3. 台阶高度测量

通过相移干涉算法，实现微米级台阶的高精度重复测量。针对小于2μm的台阶，重复性误差<0.1%@1σ标准，高度测量精度±1nm。例如，在MEMS器件制造中，可精准测量薄膜厚度或结构层间高度差。

4. 几何尺寸与形位公差检测

支持曲率、平面度、直线度、圆度等几何参数的3D测量，符合GB/T 13380-2007标准。在精密机械加工中，可验证模具微表面或汽车零部件的加工质量，确保尺寸精度符合设计要求。

5. 缺陷识别与分类

实时捕捉表面瑕疵、划痕、凹陷等问题，结合机器视觉算法自动识别缺陷类型（如线宽缩颈、边缘锯齿），并计算边缘粗糙度（LER≤0.5nm）。在3C电子领域，可评估触控面板或LED屏的表面缺陷，提升产品良率。

6. 多区域拼接测量

具备数千张图像无缝拼接功能，支持方形、圆形、环形、螺旋形等多种拼接模式。通过精密XY平台扫描，可在6分钟内完成300mm晶圆上5mm×5mm区域的三维成像，覆盖数百个光刻图形单元，满足大面积检测需求。

7. 自动化批量处理

支持单区域、多区域、拼接、自动化等多种测量模式，可自定义测量点数的阵列形式分布，实现数百或上千测量点位的批量处理。结合一体化操作软件，可预设配置参数、自动统计数据并导出报表，提升检测效率。
