在机器视觉系统中，光源是影响图像质量、检测精度和稳定性的核心因素之一。合理选择光源类型可显著提升对比度、减少噪声，并适应不同材质、形状和检测需求。

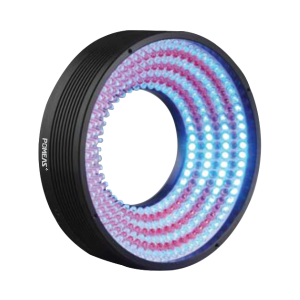

1. 环形光源
① 特点：环形排列，光线均匀照射，中心明亮。
② 适用场景：平面或轻微凸起表面检测，如PCB焊点、金属划痕、瓶口密封性。
③ 选型：白色通用，红色穿透透明物体，蓝色增强金属细节；内径需略大于被测物。

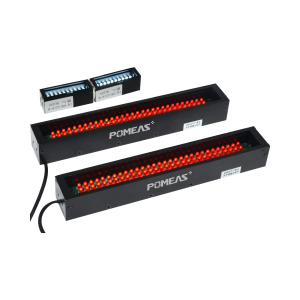

2. 条形光源
① 特点：长条形排列，方向性照明，可多侧组合。
② 适用场景：长条形物体或局部检测，如电池极耳、纸张边缘破损、字符识别。
③ 选型：长度覆盖检测区域，低角度（15°-30°）突出边缘。

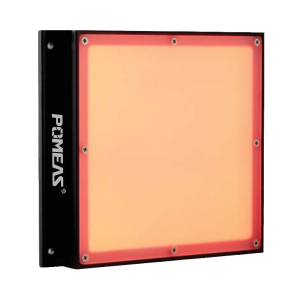

3. 面光源
① 特点：光源位于物体后方，光线透过形成高对比度轮廓。
② 适用场景：透明或半透明物体检测，如玻璃厚度、液晶屏瑕疵、孔径测量。
③ 选型：高亮度LED阵列适合高速线，扩散板减少光斑。

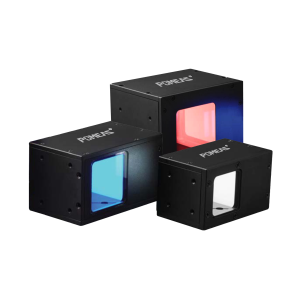

4. 同轴光源
① 特点：光线与相机光轴同轴，垂直入射，消除反光。
② 适用场景：高反光表面检测，如手机外壳划痕、玻璃裂纹、齿轮齿面。
③ 选型：高透过率分光镜，高功率LED适配高速检测。

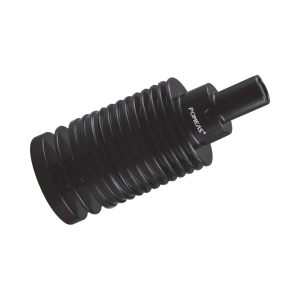

5. 点光源
① 特点：小型高亮度光源，光线集中。
② 适用场景：微小区域检测，如芯片引脚、焊点虚焊、精密测量。
③ 选型：长寿命LED（50,000小时以上），光纤耦合适配远距离照明。

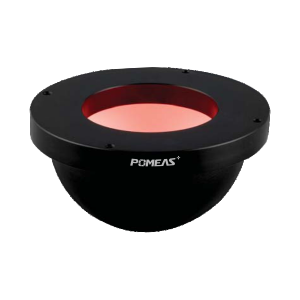

6. 圆顶光源
① 特点：半球形漫射罩，光线均匀覆盖曲面。
② 适用场景：复杂形状物体检测，如汽车仪表盘、水果表面损伤、药片压痕。
③ 选型：高透光率漫射罩，调整安装高度适配曲率。
7. 组合光源
① 特点：多光源组合（如环形+条形），适配复杂场景。
② 适用场景：反光+透明物体检测，如汽车连接器、多工序药品包装。
③ 选型：明确检测目标后设计组合方案，支持同步触发控制。
通用原则：优先对比度，兼顾均匀性；根据空间与成本选择；实验验证最佳方案。
