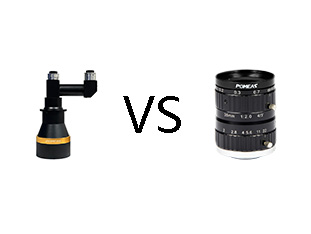

双远心镜头和普通工业镜头的差异在哪？-普密斯

2026/01/06

作者:adminBOSS

一、双远心镜头和普通工业镜头的光学原理差异

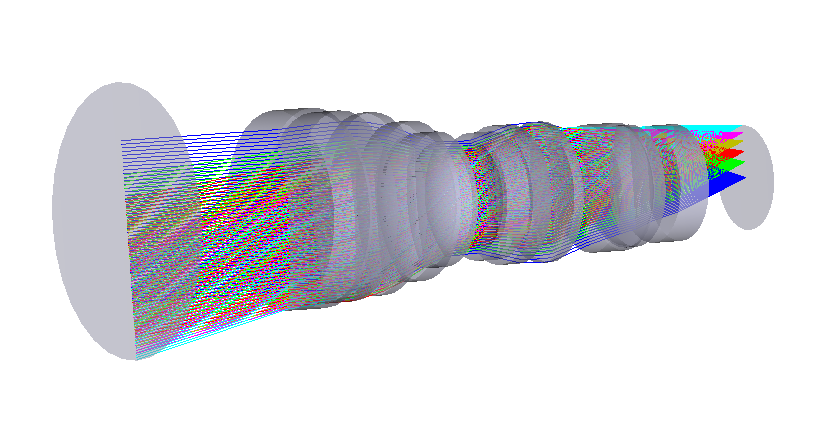

1. 双远心镜头通过将孔径光阑同时置于物方和像方的焦平面上，形成双重远心结构。结合物方与像方远心特性，实现“物体位置变化不改变放大倍率，相机位置变化不影响成像效果”的双重稳定性。

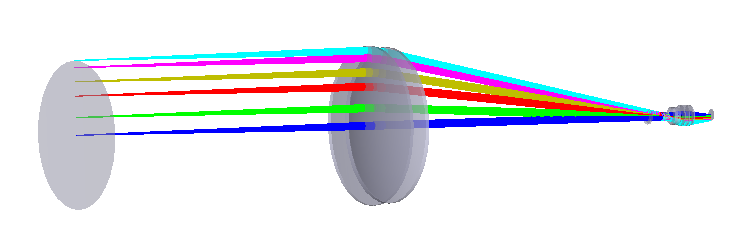

2. 普通工业镜头

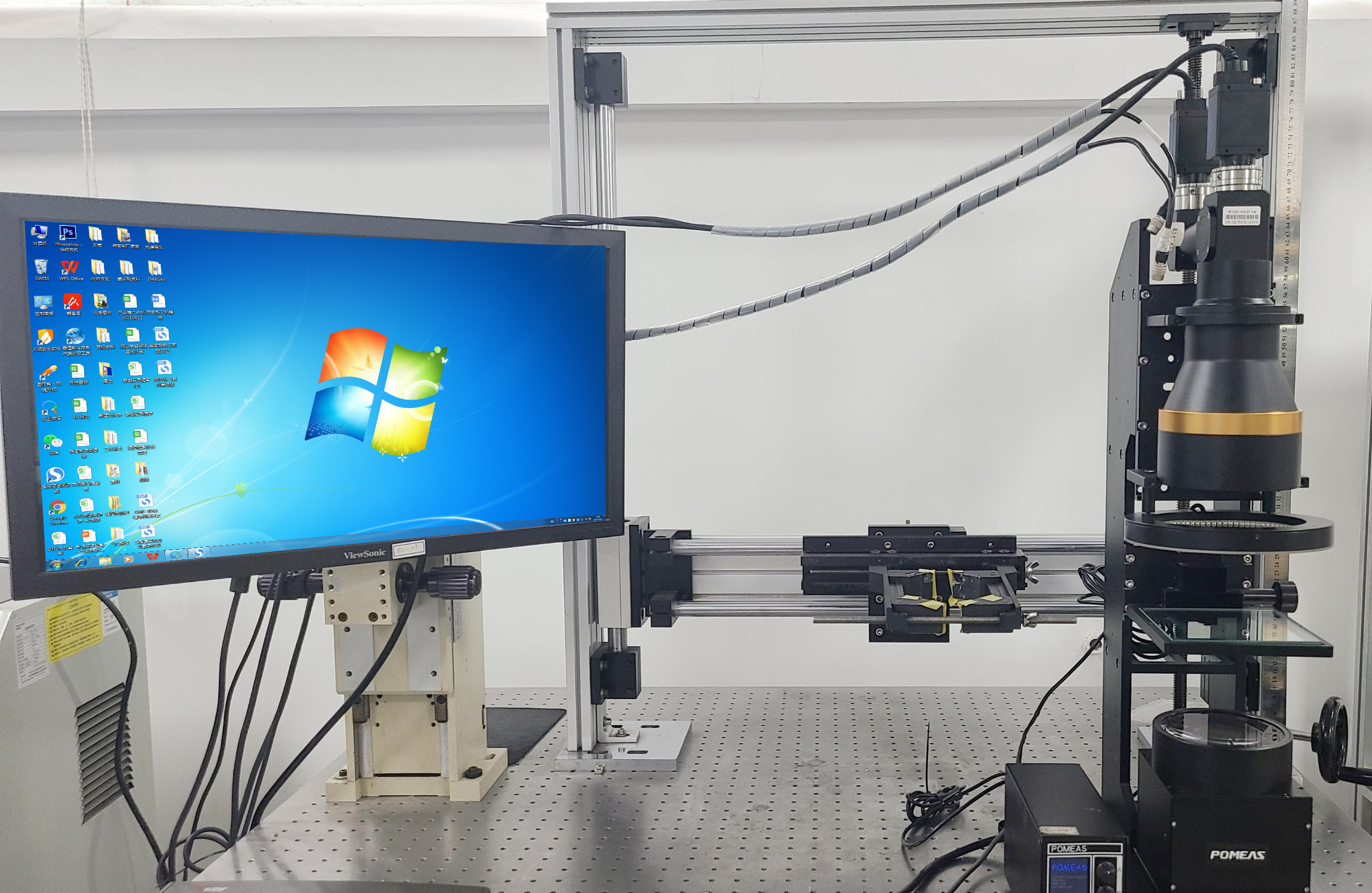

1. 双远心镜头：高精度制造的“光学标尺”

汽车制造领域：
- 发动机缸体检测：双远心镜头通过15mm景深与AI算法，实时计算缸筒内壁孔径圆度（精度±0.005mm）、平面度（±0.01mm）及位置偏差，解决传统镜头因景深不足导致的局部模糊问题。
- 齿轮齿形测量：远心变倍镜头结合3D重建技术，生成齿轮全齿面点云数据，轮廓度测量误差≤±0.008mm，超越传统齿轮测量仪精度。

电子制造领域：
- PCB板检测：双远心镜头以10mm景深支持相位测量轮廓术（PMP），获取0402电阻与BGA焊点的三维形貌，共面性测量精度达±0.015mm。
- 5G连接器检测：大靶面远心镜头（支持45.7mm对角线视野）配合2100万像素相机，在30mm景深范围内实现针脚边缘亚像素级定位（精度±0.008mm），同时检测针脚高度差（±0.02mm）。

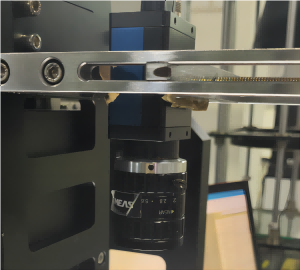

2. 普通工业镜头：通用场景的“经济之选”

生产线监控：
- 零件识别与定位：普通镜头在检测手机玻璃盖板时，虽能通过5mm景深测量厚度（精度±0.005mm）与边缘弧度（±0.01mm），但需多次调整焦距以覆盖不同高度区域，效率低于双远心镜头的“一键闪测”功能。
- 物体轮廓检测：在检测注塑模具型腔时，普通镜头因景深不足（仅0.5mm）需分段拍摄，而双远心镜头通过20mm景深实现单次全尺寸测量（精度±0.01mm）。
