一、什么是双远心镜头？
双远心镜头是一种通过特殊光学设计消除视差、实现恒定放大倍率的高端工业镜头。其核心原理在于将孔径光阑分别置于物方和像方的焦平面上，使物方主光线和像方主光线均平行于光轴。这种设计使得镜头在物距变化时，像高保持不变，从而彻底解决了传统镜头因透视误差导致的测量偏差问题。
技术突破点：
1. 双远心结构：通过前组（正光焦度透镜组）和后组（负光焦度透镜组）的对称设计，配合居中光阑，实现物方和像方的双重远心效果。
2. 非球面补偿技术：在关键镜片表面引入偶次非球面，抵消前组产生的正畸变。
3. 高折射率玻璃应用：前组采用高折射率玻璃压缩光束偏折角度，后组搭配低色散玻璃，降低色球差对高频细节的影响，确保100lp/mm频率下MTF不低于0.3。
二、远心镜头的分类和选型逻辑
远心镜头又分为物方远心镜头、像方远心镜头、双远心镜头。根据视觉检测需求提供一下选型逻辑
1. 工业检测领域以物方远心镜头为主（占比超90%），因其能直接解决“近大远小”的透视误差问题。例如，在检测有高低落差的待测物时，普通镜头需多次标定，而物方远心镜头可实现“出图即读数”。
2. 双侧远心镜头因成本高昂（价格是物方远心镜头的2-3倍），仅用于对精度要求极高的场景，如半导体晶圆检测中需同时捕捉微米级电路纹路和几何尺寸。
三、双远心镜头应用案例解析
案例1：冰刀尺寸测量

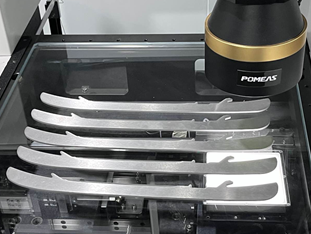

- 挑战：冰刀刃口厚度仅0.5mm，且需检测刃口直线度、弧度等参数，传统镜头因景深不足导致边缘模糊。
- 解决方案：采用普密斯LTDC01607-120(Y)双侧远心镜头，工作距离120mm，景深0.02mm，分辨率可达微米级别。通过同轴照明设计（点光源+分光棱镜），实现表面坑洼和毛刺的清晰成像。
案例2：手机摄像头模组尺寸测量

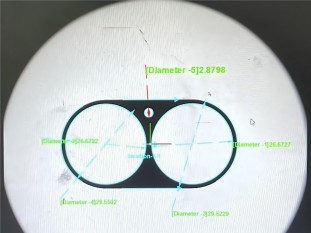

- 挑战：摄像头模组中镜片厚度3mm，且需检测镜片间距、光圈直径等参数，传统镜头因畸变导致测量误差超10um。
- 解决方案：使用普密斯LTDC01607-120(Y)双侧远心镜头，分辨率1μm。通过“固定物像距+对称光焦分配”设计，将倍率波动控制在±0.01%以内。
案例3：镜片轮廓尺寸测量

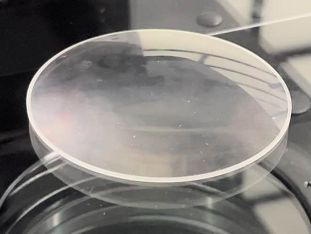

- 挑战：渐进多焦点镜片表面曲率连续变化，传统镜头因视场受限需多次拼接成像，效率低下。
- 解决方案：采用普密斯LTDC01607-120(Y)双侧远心镜头，搭配高清千万级工业相机，实现单次成像覆盖整个镜片。通过“前组焦距延伸”设计（第一片透镜曲率半径200mm），将工作距离拉至150mm，避免镜头与镜片碰撞。
技术方案
MORE+您可能也对以下信息感兴趣

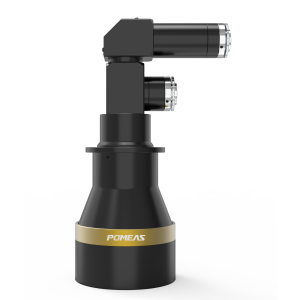

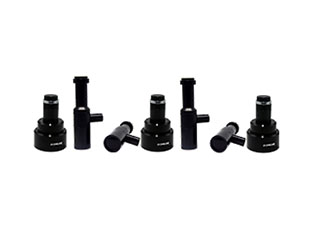

双倍双侧远心镜头LTDC01607-120(Y)
